verständniss zum schaltplan

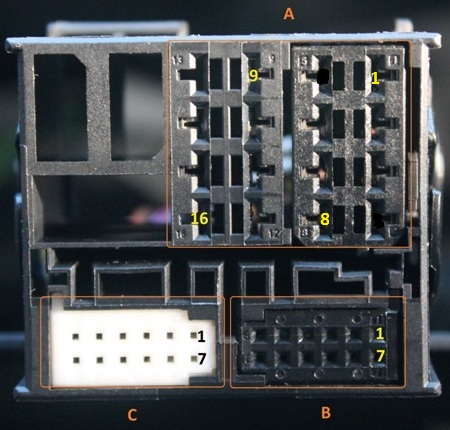

A, B und C sind die Bezeichnungen für die Kontaktfelder im Quadlockstecker. Die Zahlen dahinter sind die Pin-Bezeichnungen.
Block A Pin 1 bis 8 sind die Zuleitungen zu den Lautsprechern. Block B enthält die Anschlüsse für die LFB, Cd-Wechsler (falls vorhanden) usw und in Block C sind die Anschlüsse für die AUX-Klinkenbuchse und die Bez. c32D usw. das müssten eigentlich die Bezeichnungen für die jeweiligen Stromkreise sein. Und Pin 16 im Block A ist nicht belegt, da war früher das Zündungsplus dran.
