Elmconfig und der modifizierte ELM327 mit HS/MS-CAN mit Facelift Modellen

Ich habe heute meinen neuen ELM327 mit Switch für HS/MS-CAN bekommen und ein wenig damit herum gespielt.

Zunächst habe ich mir die Software forscan (http://forscan.org) angeschaut. Diese kann primär Informationen auslesen und bietet einige wenige Konfigurationsänderungen für das PCM Modul an bzw. bei Dieseln wohl etwas mehr. Ganz anders hier das Elmconfigtool (http://www.jamessimpson.co.uk/elmconfig-enab…-ecu-functions/). Das scheint ja ähnlich mächtig zu sein wie das IDS, das bei Ford genutzt wird. Allein für das BCM waren 5 Seiten Konfigurationsoptionen verfügbar. Dabei auch so interessante Dinge wie Speed Autolock. Hat jemand mit Elmconfig und den Faceliftmodellen bereits Erfahrungen gemacht? Ich würde hier gerne so was wie Elmconfig How-Tos sammeln.

Vorneweg wie immer: Achtung, Änderungen erfolgen auf eigenes Risiko. Niemals die Configs ändern ohne zuvor ein Backup angelegt zu haben und zu wissen was man tut bzw. das Tutorial vorher nicht mindestens 2x gelesen zu haben !

Was laut der Website funktioniert:

Reversing gear sound (Don’t know why you would need this, the car chimes when put into reverse)
Auto door locking
Total Closure (Close & Open windows from your remote key fob)
Ford Eco Mode (Gimmick application to see if you can drive smoother)
Stereo Information within the dial cluster
Bluetooth (Phone) information within the dial cluster
Gear shift indicator
Auto Heated windscreen (If temperature outside is low)

Das könnte für den ein oder anderen bestimmt interessant sein.

Mal ein paar Randinformationen:

Here are the basics: CAN= Controller Area Network. Think of it as the network in your house HSCAN (High Speed) is the 'priority' systems. That includes the PCM, ABS, RCM, etc. MSCAN (Middle Speed) are things like the radio, and HVAC.

APIM (SYNC) goes over both HS and MS CAN.

They are separate buses but bridged together in the IC (instrument cluster).

HSCAN:
-PCM (Powertrain Control Module)
-OCS (Occupent Classification System, AKA Passenger Seat Sensors)
-ABS (Anti Lock Brake System, includes AdvanceTrac Traction and Stability Control)
-RCM (Restraint Control Module, AKA airbags and seatbelts)
-IC (Instrument Cluster)
-SECM (Steering Effort Control Module, Electronic PS only)
-PSCM (Power Steering Control Module, Hydraulic PS only)
-PAM (Parking Aid Module)
-APIM (Accessory Protocol Interface Module AKA SYNC)

MSCAN:
-ACM (Audio Control Module)
-HVAC (Heating Ventilation Air Conditioning)
-DSM (Driver Seat Module)
-SDARS (Satellite Digital Audio Radio Service)
-GEM/SJB (General Electronics Module/Smart Junction Box)
-IC_MSCAN (Instrument Clusters MSCAN Bus)
-APIM (Accessory Protocol Interface Module AKA SYNC)

Das Elmconfigtool zeigt schön an über welchen Bus die Module angesprochen werden:

Wer sich das Ganze einfach mal anschauen will ohne sich gleich mit dem nicht so simplen Elmconfig auseinander setzen zu wollen der kann sich ja mal forscan ansehen. Da stehen dann auch schon einige Infos und man sieht auch welche Module verbaut sind, wie der Status ist und kann auch einen Selbsttest initiieren. Die Forscan Oberfläche ist übrigens auf Deutsch.

---------------------------------------------------------------------------------------------------------------------


Automatische Türschließung beim losfahren


Hallo zusammen,

wie schon erwähnt habe ich heute die Autolock Funktion für die Türen bei meinem Tunier BJ 06/2011 aktiviert. Das ganze per Elmconfig in der Version V 0.2.10 (da hier mehr von Russisch nach Englisch übersetzt wurde als in der neueren V 0.2.13). Und zumindest meine Fehlermeldungen kamen auch auf Englisch! Sonst wäre ich wohl jetzt etwas angeschmiert, da ich vergessen hatte beim Wechsel von BCM auf IPC am Elm327 den Schalter von HS-CAN auf MS-CAN umzustellen

ACHTUNG: Nur nachmachen wenn man weiß was man tut! Motor immer ausgeschaltet lassen. Alle Änderungen erfolgen nur bei aktivierter Zündung. Getestet mit der exakten Elmconfig Softwareversion V 0.2.10 auf einem Facelift Titanium Mondeo aus BJ 06/2011. Sollte es bei euch nicht klappen vergleicht die BCM Version (siehe Screenshot)!

Was ich im Detail gemacht habe:

1) ELM anstecken und Schalter auf HS-CAN stellen (erster Zugriff BCM über HS-CAN Bus)

2) Elmconfig geöffnet, Englisch ausgewählt. Also Protokoll auf Mondeo gesetzt und bei mir den passenden COM-Port 5 für das Elm327 gewählt und den Port geöffnet.

3)BCM Modul ausgewählt und Informationen ausgelesen: Dazu auf BCM Modul (HS-CAN!) und Informationen, dann unten auf Read.

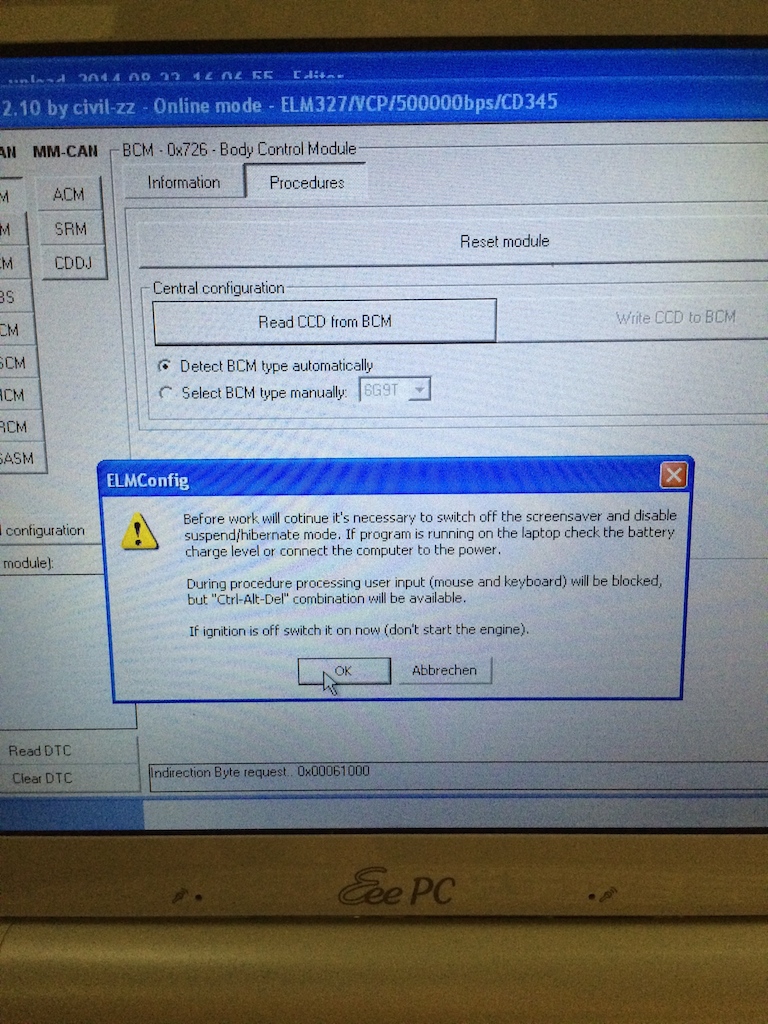

4)Procedures ausgewählt und READ CCD from BCM. Es kommen zwei Warnhinweise und das Convers blinkt wie ein Weihnachtsbaum.

5) Links unten auf Central Configuration (CCC) geklickt und diese in eine Datei gesichert.

6) Auf Page 2 auf der rechten Seite Mitte/unten nach Without Autolock geschaut und das dann in With Autolock umgeändert. Achtung, hier nicht Auto Speedlock wählen!

7) Write CCD to BCM. Es kommen wieder die bekannten Warnhinweise.

Auf das Modul IPC wechseln, vorher den Schalter für das HS-CAN auf MS-CAN umlegen, sonst gibt es einen Fehler beim Zugriff.

9) Read CCD from IPC und die Schritte für das BCM beim IPC wiederholen und die Central Config (angepasst Page 2 wie beim BCM) dann auch wieder ins IPC schreiben. Nicht erschrecken, das Convers geht auch hier aus und blinkt analog zum Flaschen des Convers.

10) DTCs löschen, Auto ausschalten.

11) Losfahren und testen, bei 5-10 km/h klickt es und die Türen sind zu

---------------------------------------------------------------------------------------------------------------------

Liste mit PC Konfigurationen für das ELM


wsp:
ELM Ford : Ja
Port : 5
Betriebssystem : Windows XP, SP3, 32 Bit mit allen verfügbaren Patches (über windowsupdate inkl. aller .net Patches)
Betriebssystem2 : Windows 7, 32 Bit mit allen verfügbaren Patches (über windowsupdate inkl. aller .net Patches)
ELM Config : ja (With Autolock umgesetzt im BCM/IPC)
Forscan : ja
Convers Mod : ja

Marc060280:
ELM Ford : Ja
Port : 5
Betriebssystem : 7 Ultimate 64Bit + 8.1 Pro 64Bit
ELM Config : ja
Forscan : ja
Convers Mod : ja

Spike1985:
ELM-Version : 1 (ja Marc, ist modifiziert!!!! Ohne geht sich das nicht!)
Port : 5
Betriebssystem : 7 Ultimate 64Bit
ELM Config : nein
Forscan : ja
Convers Mod : ja

smirot:
ELM-Version : 1
Port : 4
Betriebssystem : Win 8.1 64Bit
ELM Config : nein
Forscan : ja
Convers Mod : unbekannt

Cosworth:
ELM-Version : 1
Port : 6
Betriebssystem : Win XP Home Edition Version 2002 Service Pack 3
ELM Config : ja
Forscan : ja
Convers Mod : bisher noch nicht durchgeführt

Rubberduck73:
ELM-Ford : ja
Port : 3
Betriebssystem : Win 7 Prof. 32bit
ELM Config : ja
Forscan : ja
Convers Mod : ???

DeltaF
ELM-Ford : ja ( das richtige)
Port : 3
Betriebssystem : Xp
ELM Config : ja
Forscan : ja
Convers Mod : noch nicht

catweewee
ELM-Ford : ja
Port : 3
Betriebssystem : Win8.1 x64
ELM Config : ja
Forscan : ja
Convers Mod : noch nicht/zögere noch

Thitho:
ELM-Version : 1
Port : 12
Betriebssystem : Windows Vista Home Premium
Forscan : ja
Elmconfig: ja (with Autolock)
Convers Mod : hab kein Convers

--------------------------------------------------------------------------------------------------------------------------------

Welchen ELM soll man am besten kaufen ?


Antwort diese hier :

ELM 327 Tunnelrats oder diesen hier : ELM 327 Ebay

bei allen anderen Anbietern ist es zweifelhaft ob diese auch korrekt funktionieren

--------------------------------------------------------------------------------------------------------------------------------

Auch gelöscht

Zitat von koe80

Danke dafür. Eine bitte hätte ich. Ich weiß Englisch wird heute ab der ersten Klasse gelehrt ich fände es trotz allem sehr Hilfreich wenn in einem deutschen Forum deutsch geschrieben wird. Wäre es dir möglich den letzten Teil zu übersetzen? (oder zumindest die Erklärung in Klammern)

Ich greif das hier noch mal eben auf, da es in diesem sensiblen Bereich nicht ganz unwichtig ist:

Die wenigsten Programme werden eine eingedeutschte Oberfläche haben und mit deutschen Fehlermeldungen Antworten sollte irgendwas schief gehen. Und im Fall der Fälle wirst Du auch im Internet fast nur englisch sprachige Threads finden. Da hinken deutsche Foren um Monate hinterher. Wenn Du selbst mit Google Translate die Dir fehlenden Brocken nicht sinnhaft übersetzen kannst (was ja nicht schlimm ist!) würde ich empfehlen auch wenn die Anleitungen hier dann in deutsch geschrieben sind zunächst die Finger davon zu lassen bis sehr viele Benutzer sehr viele Erfahrungen mit möglichen Konstellationen gesammelt haben. Im schlimmsten Fall kommt eine Meldung die Du nicht genau verstehen kannst und dann ist dass Missgeschick auch schon passiert... und da schützt dann auch die beste deutschsprachige Anleitung nicht vor.

Das Programm ist auf russisch (das kann ich z.B. nicht) oder eben einiges (eigentlich alles was änderbar ist) eben auf englisch.

Besten Dank fürs Übersetzen @Wh1t3

Ich habe gerade noch mal genauer geschaut und würde sagen die Elmconfig Version der engl. Website nutzen. Die ist minimal älter aber fast alles auf Englisch. Die aktuellere 2.13 ist fast komplett russisch :-/

Das ABS Modul etc. ist auch nicht übersetzt

Ohne Begehrlichkeiten wecken zu wollen ist in dem talkford forum ganz klar geschrieben worden, dass der Bereich für die gefahrenen KM aus dem IP gelöscht, umgeschrieben oder auch wenn nötig exportiert und importiert werden kann. Damit ist die Kiste was manipulation angeht erledigt. Ich meine mein FFH hat mir mal gesagt das wird verschlüsselt im Speicher abgelegt. Dem ist dann wohl nicht so

Ich denke für die meisten Belange ist IPC, GEM und BCM ausreichend und zumindest Sicherheitstechnisch einigermaßen unkritisch im Verhältnis zu ABS etc.

Natürlich km/h ;/) Das geht definitiv mit dem FL. Soweit ich weiß konnte das beim vFl ganz normal per IDS aktiviert werden. Beim Fl dann nicht mehr. Irgendjemand hat mal geschrieben das man vermutet, dass die Türschlösser zwischen vFl und Fl verändert wurden. Sollte mit dem vFl also auch möglich sein. Müsste nur mal jemand testen.

Übrigens entweder hatte ich Tomaten auf den Augen oder die genutzte Elmconfig Version hat das GEM Modul nicht angezeigt. Dort soll man die Lichteinschaltzeiten etc. verändern können. Und eben auch die Geschwindigkeit bei der die Türen abgeschlossen werden. Wenn man übrigens mit offener Tür (also nicht richtig ins Schloss gefallen) losfährt meckert ja das convers optisch/akustisch weil Tür offen ist. Schließt man diese dann per zug am Griff im Fahren wird genau dann auch alles "nachträglich" verschlossen

An dem virtuellen Treiber. Da war Com3 wahrscheinlich einfach noch frei. Bei mir ist auf der 3 bereits der interne Bluetoothadapter und damit ist er eben auf die 5 ausgewichen. Ist aber auch völlig egal - Hauptsache der Comport läuft zuverlässig. Das kann man i.d.R. im Gerätemanager einstellen unterhalb der Comports - zumindest bei WinXP. Wo ist nun dein Problem?

-> "und bei mir den passenden Comport 5 "

Das heißt ja nur, dass das mein Setup ist. Das kann natürlich bei anderen Laptops je nach Ausstattung und Software anders aussehen.
