Strom für CAN Gateway in der Nähe der OBD Buchse abgreifen

wsp

Hallo zusammen,

ich hätte da mal ne Frage:

Wo kann ich am einfachsten Strom für den CAN Bus Adapter (ConversMod Gateway) abgreifen, so dass lediglich bei aktivierter Zündung Strom anliegt?

Hintergrund ist, dass der Plug'nPlay Adapter - sofern er eingesteckt ist - dauerhaft Strom aus der OBD Buchse zieht. Das ist zunächst nicht schlimm, da der Verbrauch recht gering ist. Da mein Wagen aber auch Phasenweise länger als 5 Tage nicht bewegt wird möchte ich nicht dran denken müssen, den Adapter an und wieder abzustecken.

Da ich das Premium Sound System mit MCA plus habe gibt es vielleicht eine einfache Möglichkeit direkt am Verstärker aktiv zu werden?

Eine Alternative ist wohl der Schalter der Sitzheizung. Der befindet sich strippentechnisch ja schon weiter weg mit leicht erhöhtem Fummelaufwand.

Vorschlage sind natürlich gerne willkommen. Wenn der Aufwand geringer ist würde es sich ja sogar lohnen eine Strippe mit Zündplus von weiter weg zu ziehen.

Wie sieht es denn z.B. mit dem Stecker der nicht vorhandenen hinteren Sitzheizung aus?

Besten Dank schon mal für eure konstruktiven Ideen.

digdog

Ich bin an den hinteren Zigarettenanzünder gegangen der schaltet sich nach ca. 10 Minuten aus nach Zündungsaus
die Strippe kannst du ganz easy entlang der MiKo bis nach vorne legen und dann hinter dem Teeppich an den Pedalen entlang
wenn du 15 Min. brauchst , bist du langsam

Gut 20 mit anlöten an die Buchse vom Zigarettenanzünder.

wsp

Das hört sich doch schon mal gut an. Wie aufwändig ist es denn die Mittelkonsole auszubauen?
Muss ja bestimmt das CD Fach-Gelumpe raus, oder?

atsiz77

@digdog,
das Kabel direkt an die Büchsen vom Zigarettenanzünder anlöten ?

digdog

Musst gar nicht ausbauen, den vorderen Teil von der Abdeckung kannst abnehmen wenn du den Plastik Nuppsi rausziehst.
dann nimmst du hinten den Zigarettenanzünder raus .
Das Kabel kannst du dann von der Seite durchfädeln wenn du den Sitz nach vorne schiebst.
Wenn du hinten fertig bist ziehst ein wenig am Kabel durch die vorne abgenommene Verkleidung pfluppt das Ding fast von selbst hinter der
Bodenteppich.

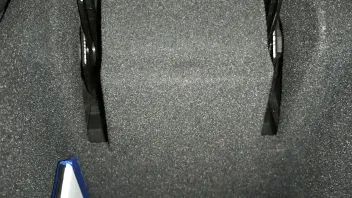

Dann halt vorne an den Pedalen entlang.

Hoffe es ist beim FL genau so

Könntest mal ein Foto von dem Gateway machen würde mich mal interessieren wie das so ausschaut.

digdog

Zitat von atsiz77

das Kabel direkt an die Büchsen vom Zigarettenanzünder anlöten ?

Ich hab das Kabel and er Buchse aufgetrennt und einen isolierten Rundstecker angelötet das falls ich
einen Rückbau mache dort nicht mehr Löten muss sondern einfach nur abstecken kann.

atsiz77

Was hast du denn für ein Rundstecker genommen?

Ich wollte auch dort abgreifen für USB Ladegerät?

Das Original Kabel sieht mir aus wie 2,5mm Querschnitt und das Kabel was ich parallel da anklemmen möchte ist auch 2,5 mm

Hast du mal ein Foto

wsp

Zitat von digdog

Hoffe es ist beim FL genau so
Könntest mal ein Foto von dem Gateway machen würde mich mal interessieren wie das so ausschaut.

Da geh ich mal schauen wegen der Konsole. Was genau magst beim Gateway denn sehen? Wenn ich zum Wagen gehe kann ich dir dann entsprechend die Fotos zuschicken. Ansonsten sieht man es rudimentär bei mir im Album.

Erfurter

Zitat von digdog

Ich bin an den hinteren Zigarettenanzünder gegangen

Man kann auch den vorderen ZA nehmen.
Da gibt es dann noch diese Teile, Flachsteckverteiler 6,3 mm:
[Blockierte Grafik: http://www.oekoprofi.com/typo3temp/_processed_/csm_51759_bild_928c2ff9a2.jpg]

digdog

Zitat von Erfurter

Man kann auch den vorderen ZA nehmen.

Da kommst du bescheidener dran als hinten

Zitat von Erfurter

Da gibt es dann noch diese Teile, Flachsteckverteiler 6,3 mm:

Pfuscher
Dann noch schön mit isoband umwickelt und beten das nix rausschaut und dir die Karre abfackelt, mit was ist der Zigganzünder abgesichert 20 A
das brutzelt u.U. schon ganz nett bevor die sich verabschiedet.

Nö da nimm mal schön einen Vollisolierten Rundstecker bzw. Buchse da kannst dann auch trennen ohne das du Angst haben musst.

digdog

Zitat von wsp

Was genau magst beim Gateway denn sehen?

Mich interessiert ein fach wie das Ding ausschaut und ob man das Teil stecken kann und das kleine Fach geht wieder zu.

Spike1985

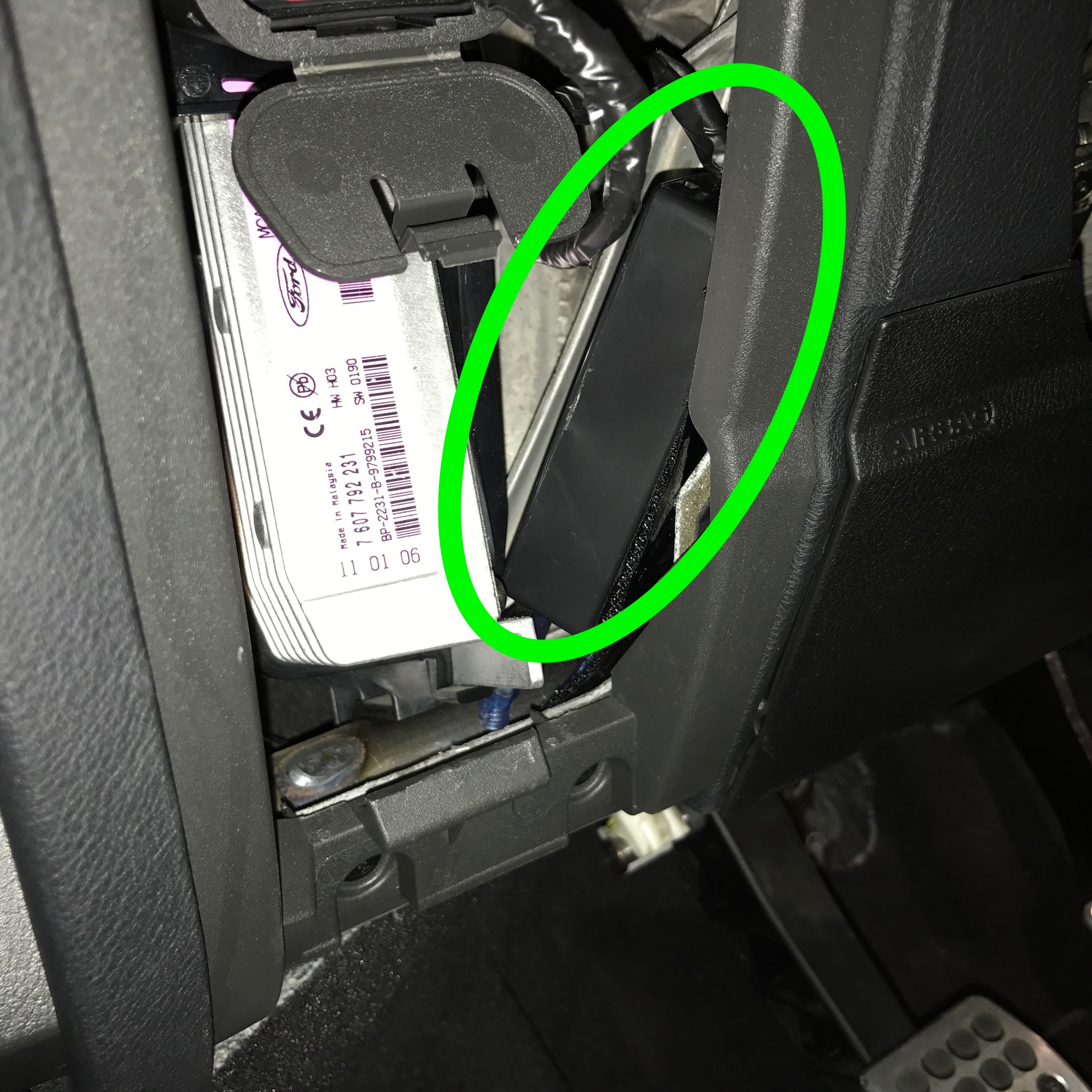

Sieht aus wie ein schwarzer Kasten, etwa doppelt so groß, wie eine Zigarettenschachtel. Passt hinter Klappe oder Blende, bei S-Max/Galaxy passt es nicht, da muss man den OBD Stecker ausclipsen, damit dieser nach hinten rutschen kann. Hier ist die Klappe/die Abdeckung nämlich unmittelbar vor dem Port.

digdog

Ok,

ich hatte nur das Bild von eurer Seite gesehen da seh das Ding noch etwas
im Teststadium aus.

wsp

http://mondeo-mk4.de/gallery/index.…edruck-Anzeige/

Schau mal hier.
Da sieht man ein wenig was davon. Ein Apple Produkt ist es nicht, tut aber was es soll

digdog

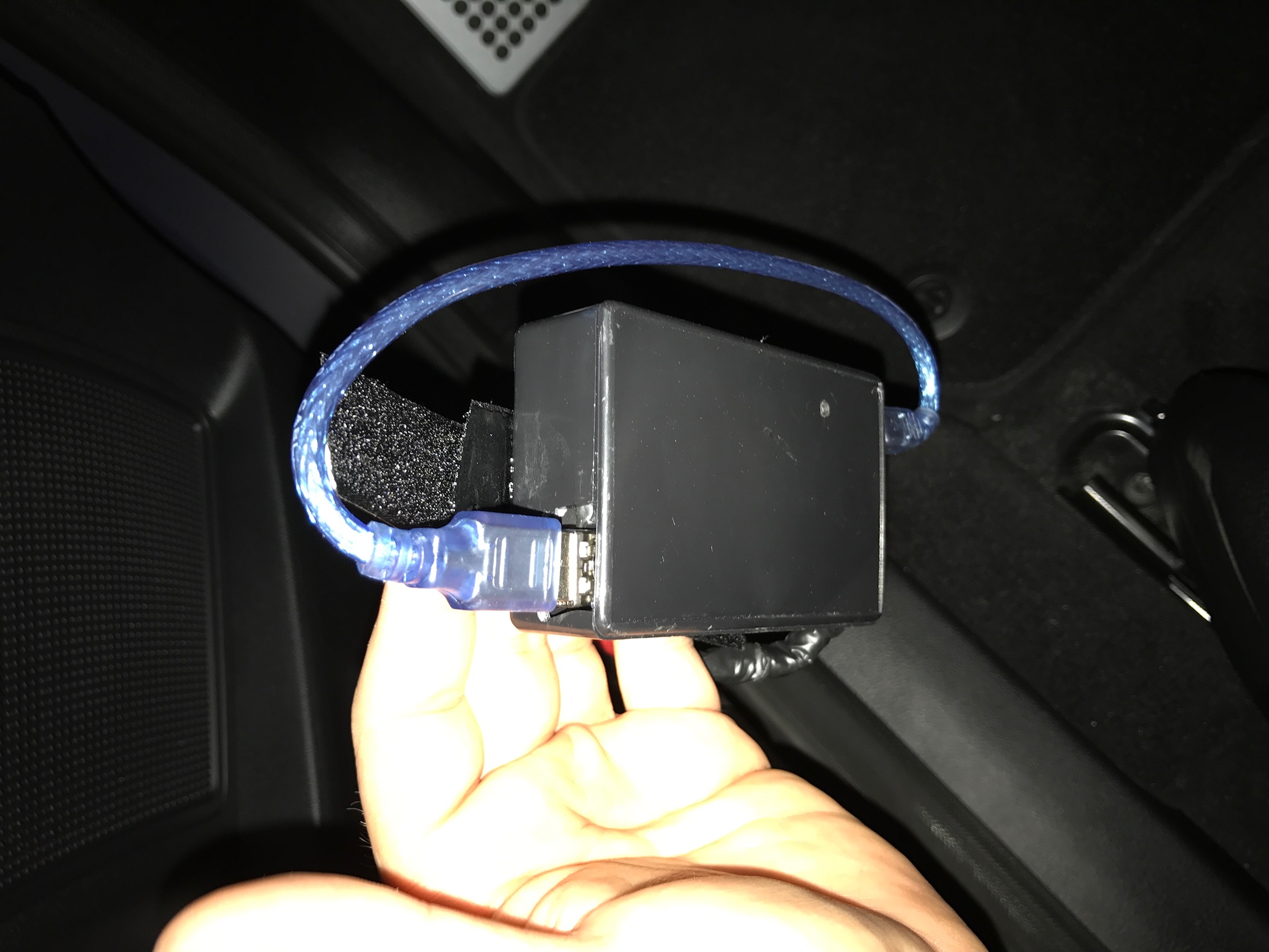

Ahhhhh die schwarze Brotdose mit dem Klebeklett

wsp

Genau die. Klettband gehört nicht zum Lieferumfang

wsp

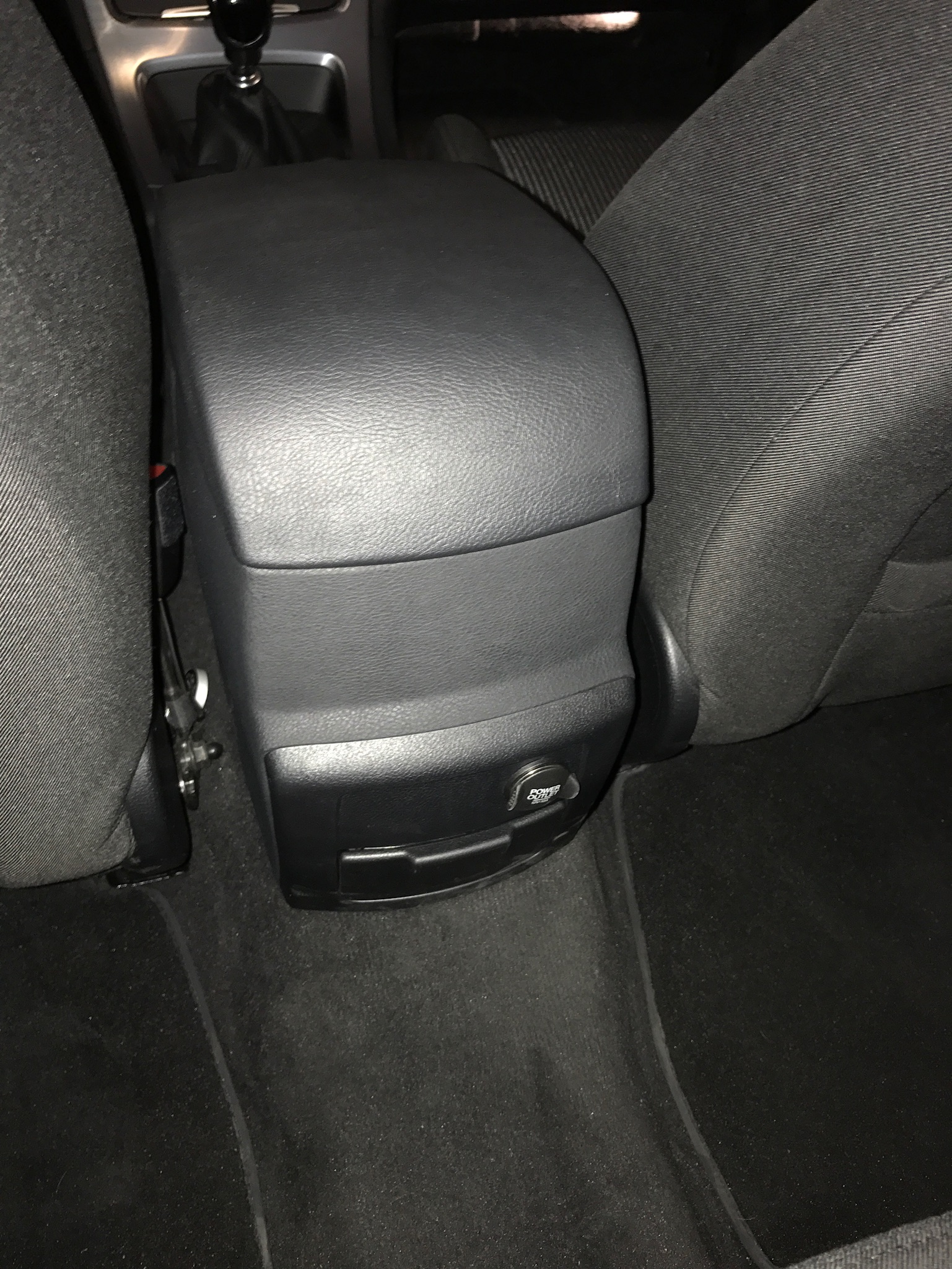

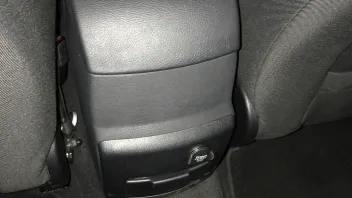

So hier dann mal ein paar Bilder von der FL Konsole. Wenn ich dich richtig verstanden habe müssen die 2 Gummi-Noppel raus, die Schraube raus und dann kann ich das Ascher-Fach unten raus ziehen und komm an die Kabel vom Stromanschluss darüber, richtig? Sieht das beim vFL so viel anders aus?

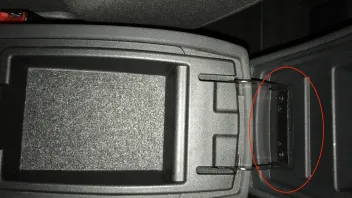

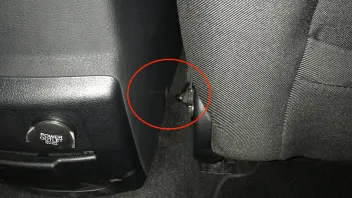

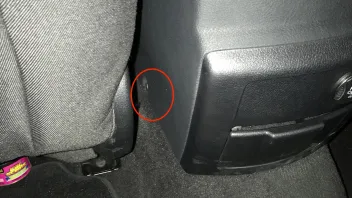

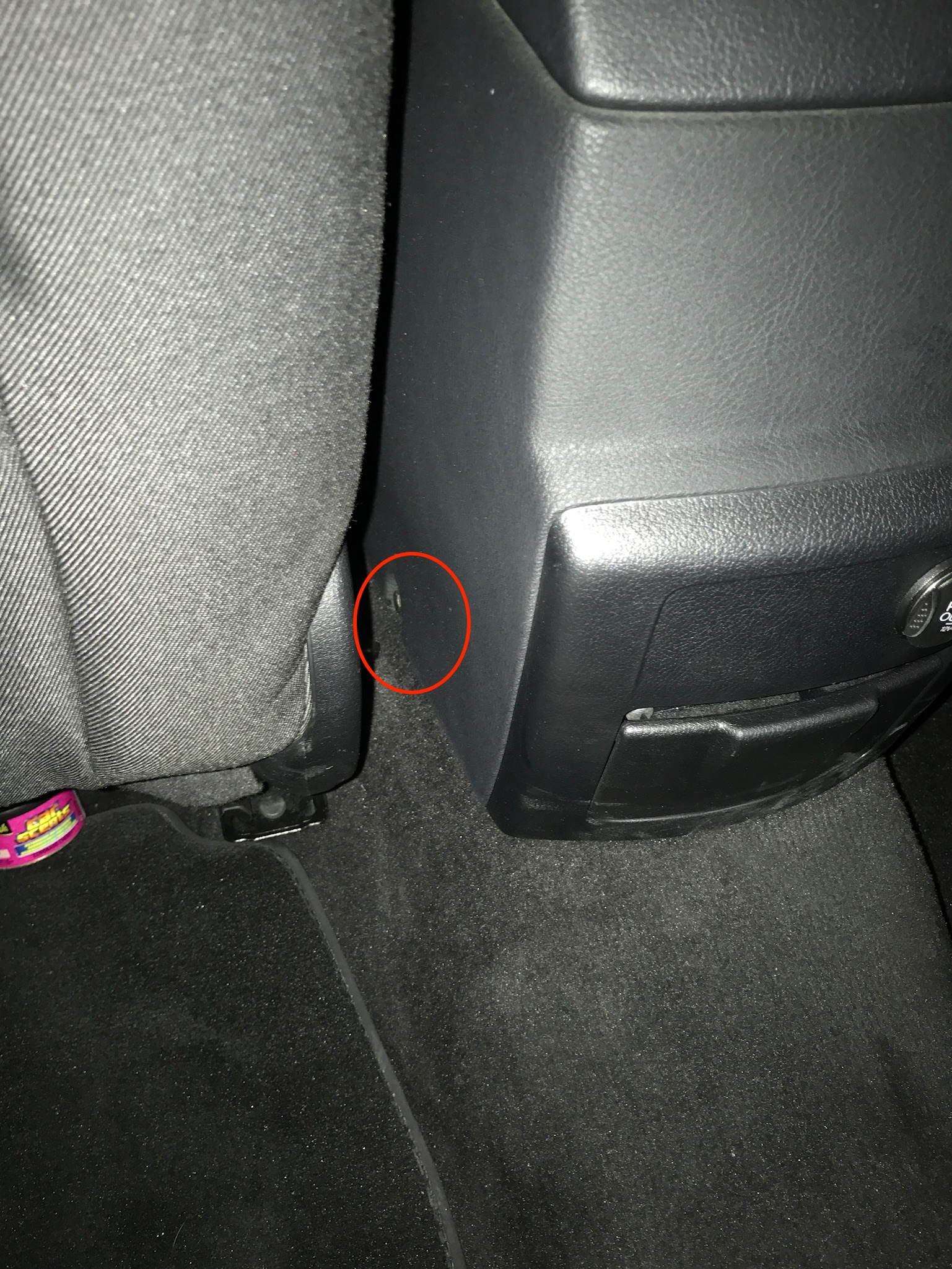

Schrauben gibts rechts und links wohl noch mal:

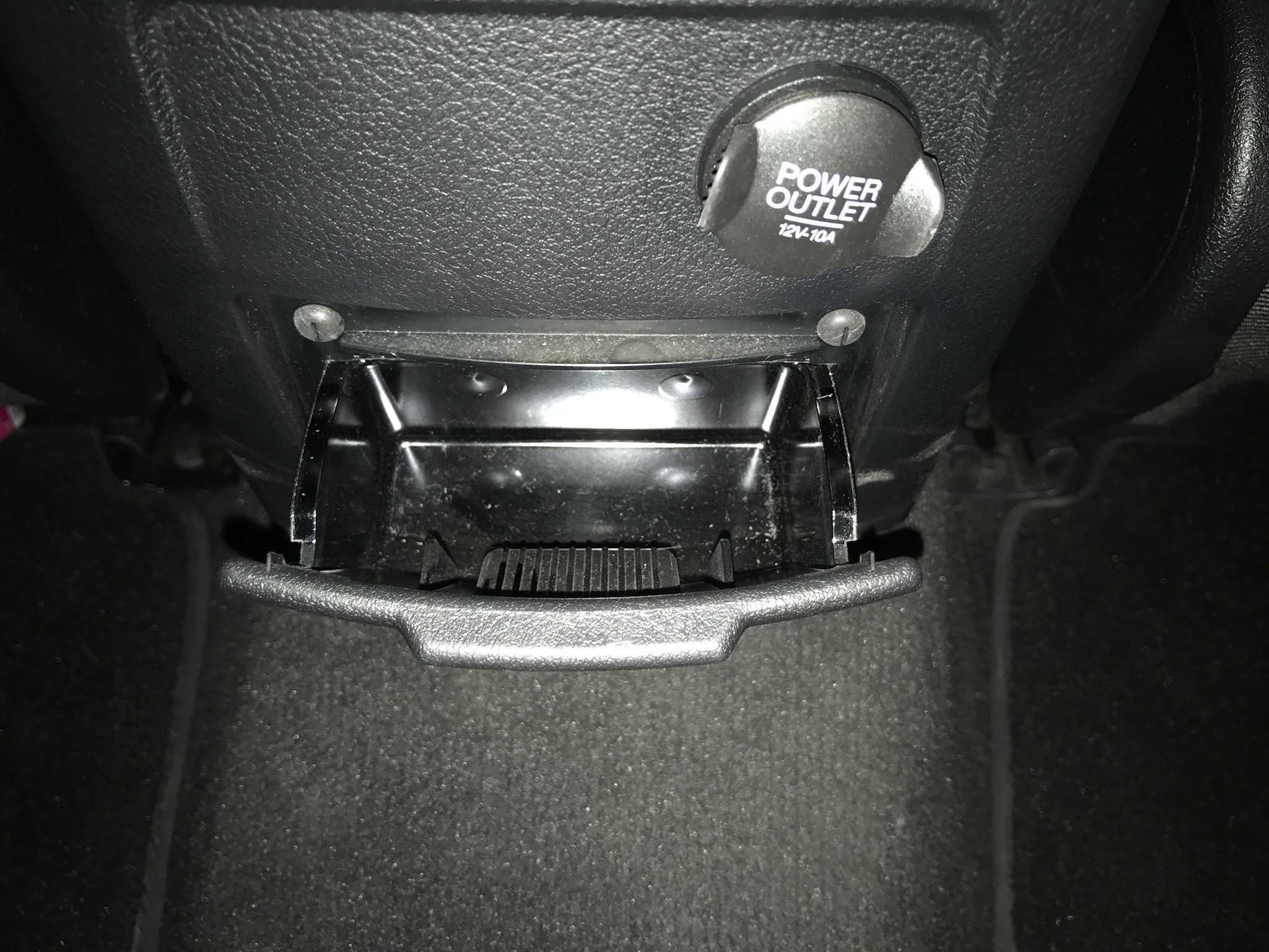

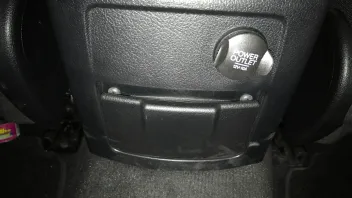

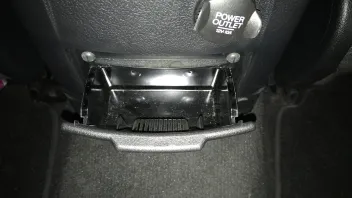

Unter dem Stromanschluss ist dann der Aschenbecher:

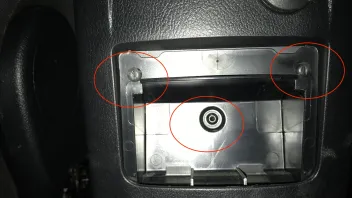

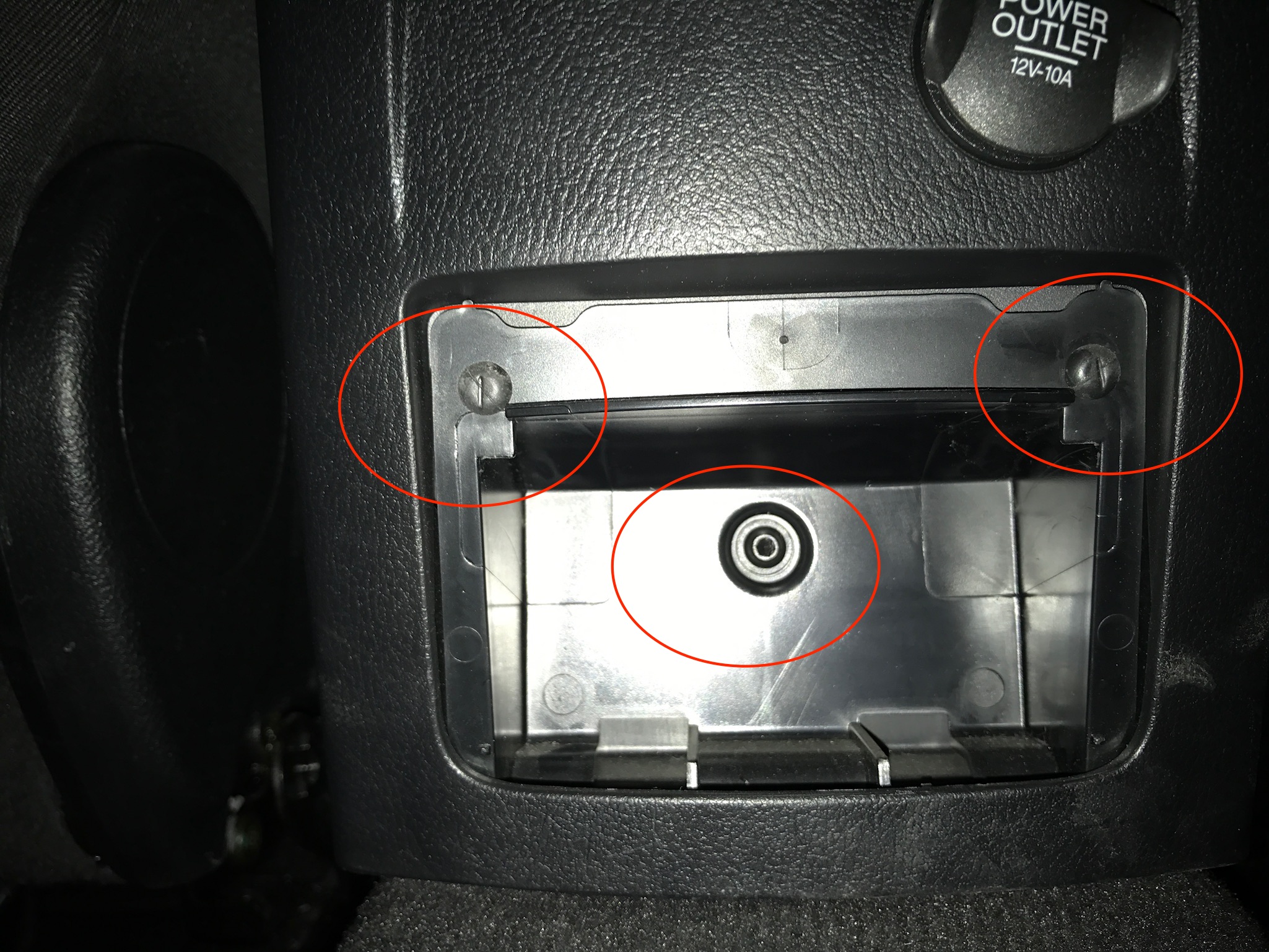

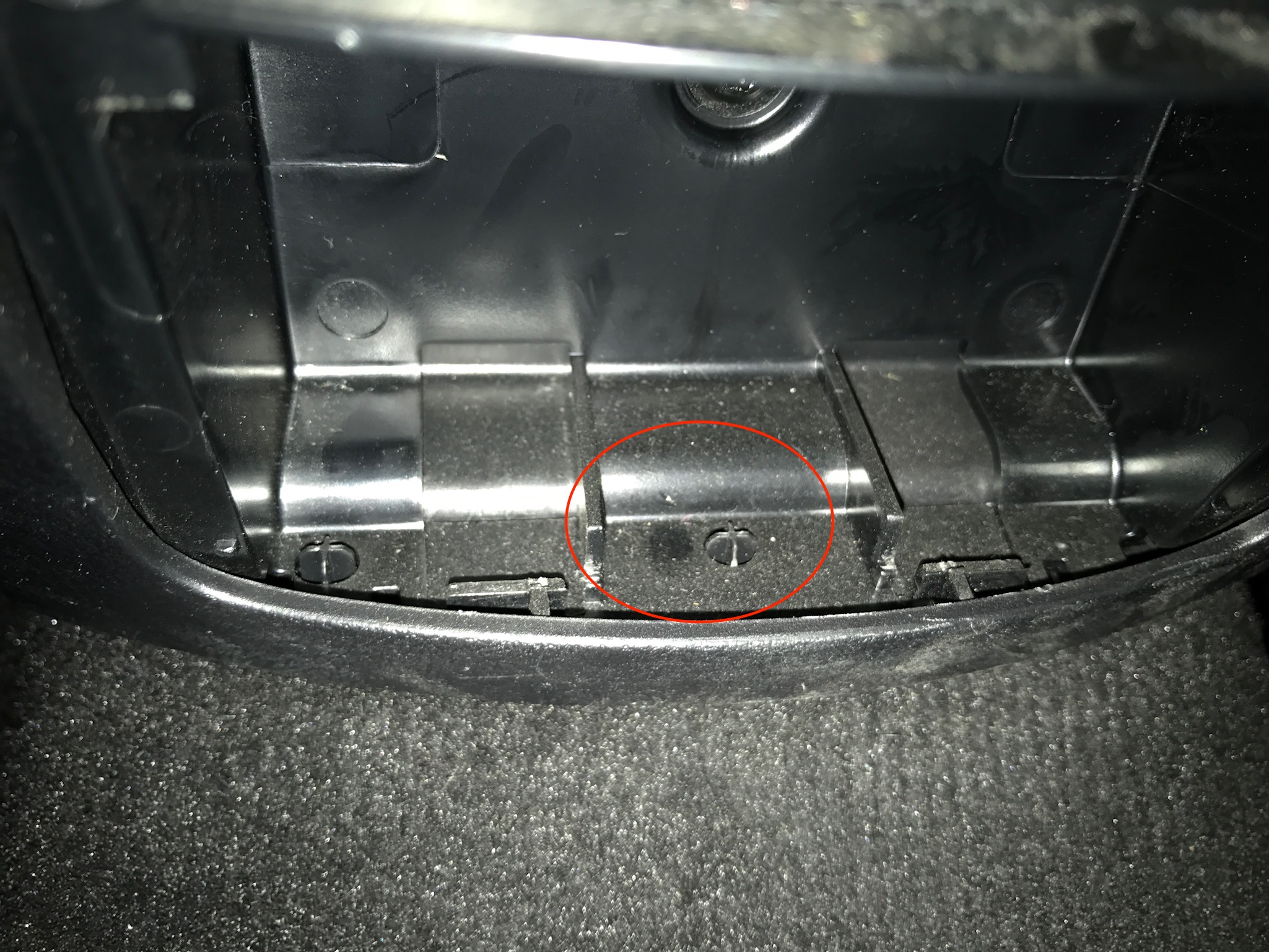

Da gibt es dann zwei Gummi-Nöppel und ne Schraube:

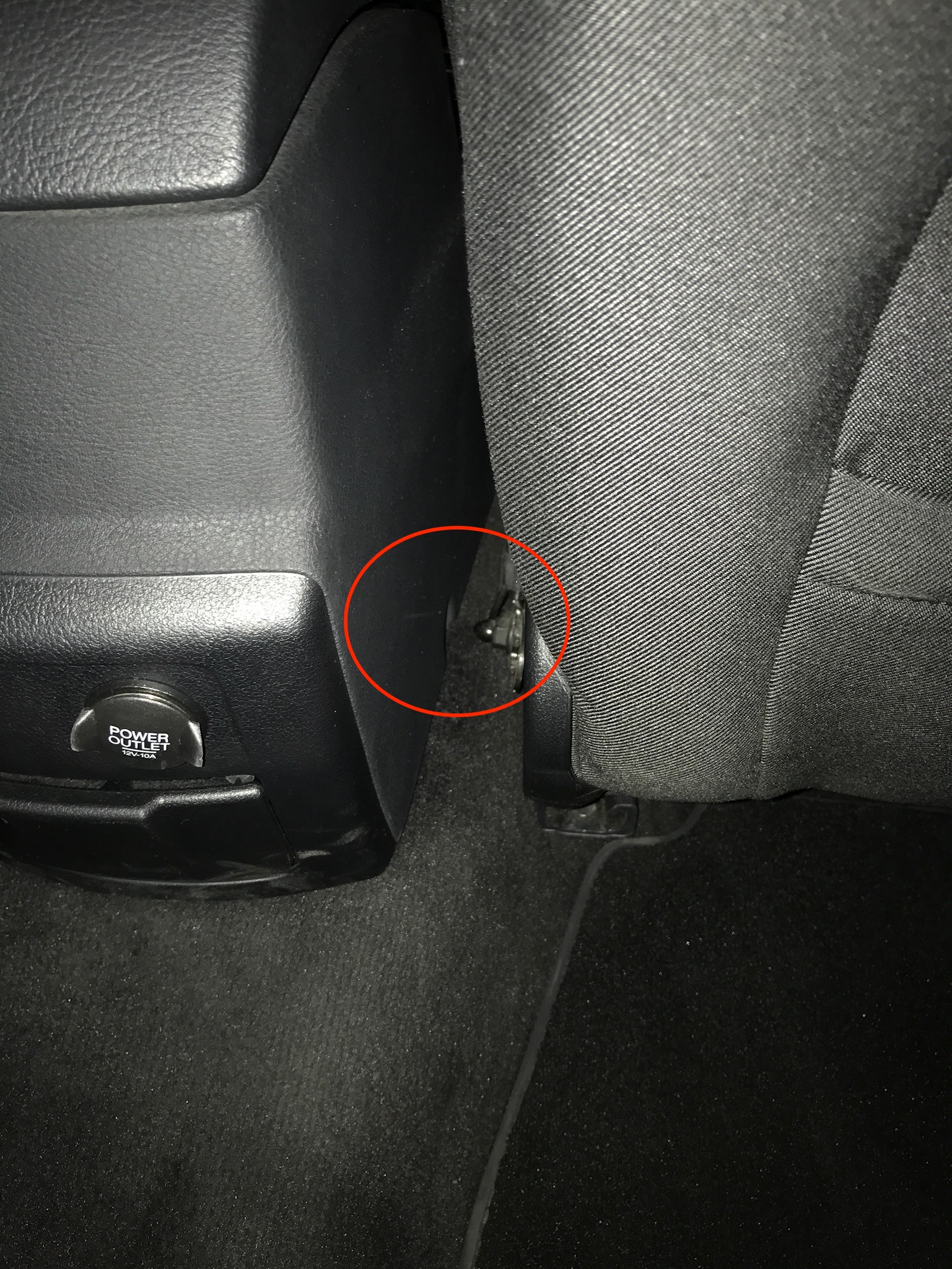

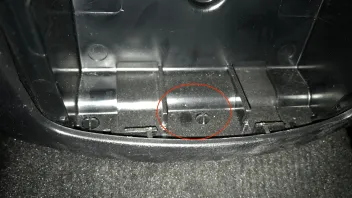

Am Boden wohl auch noch mal ne Nase zum Halten:

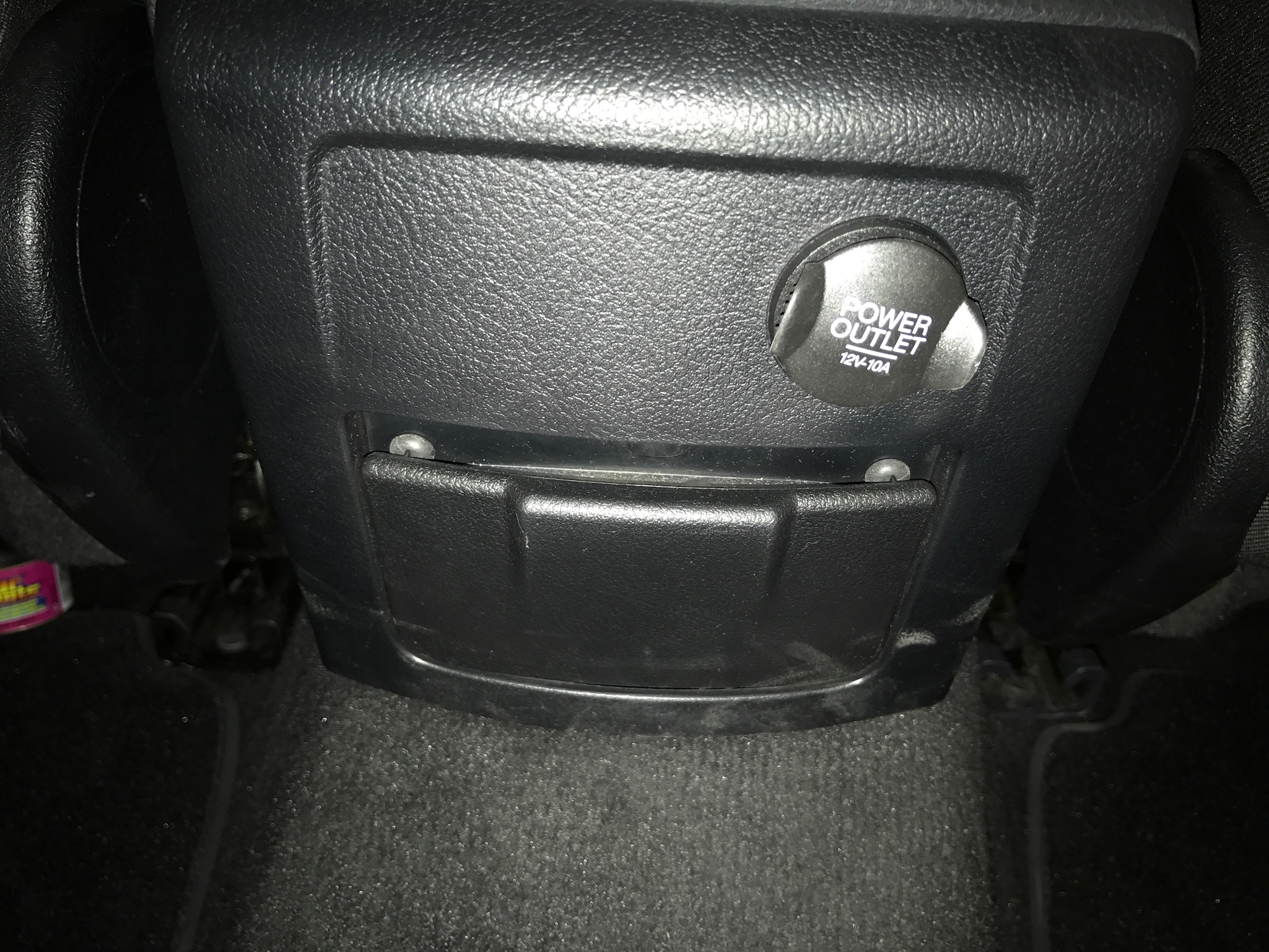

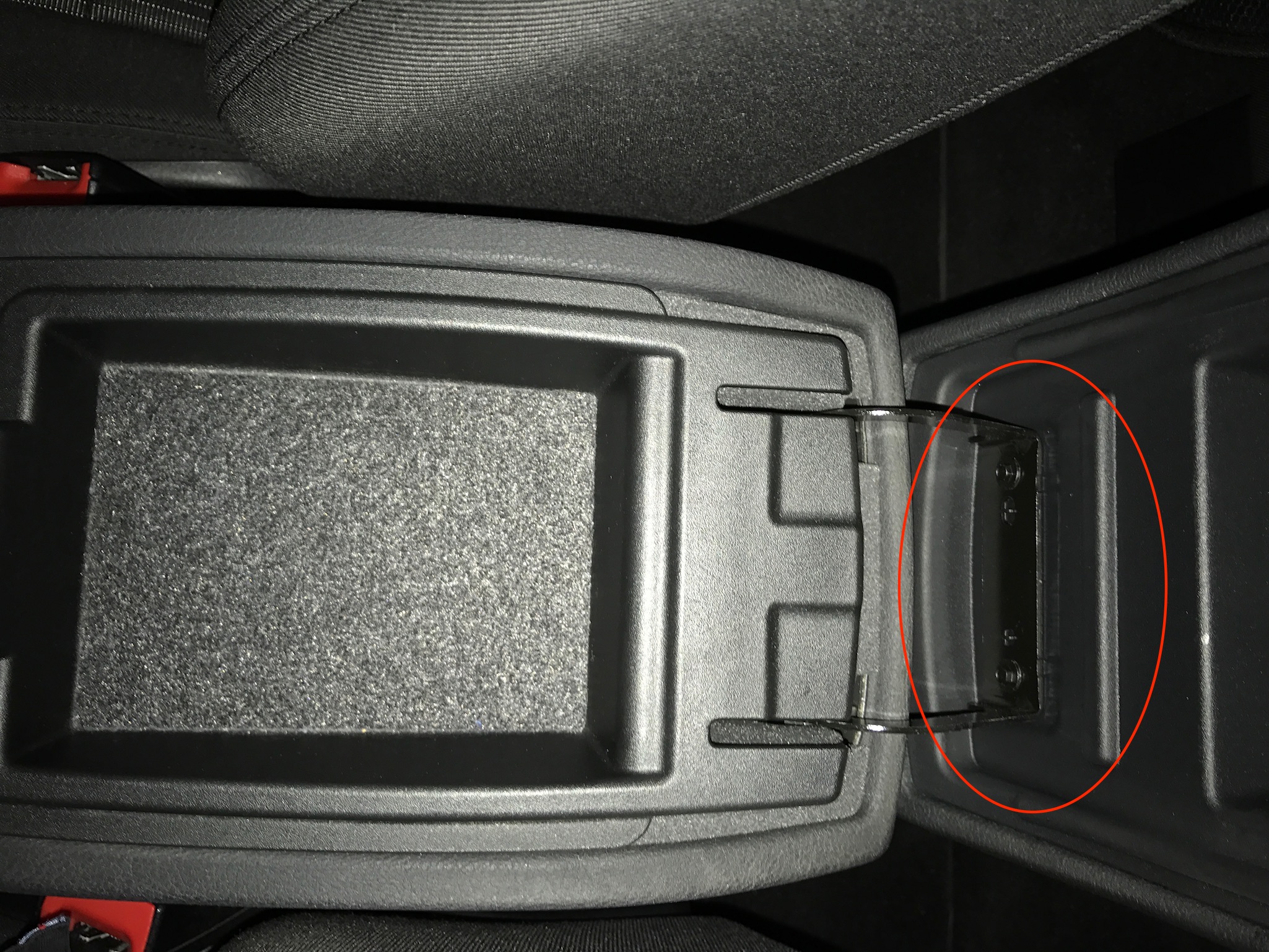

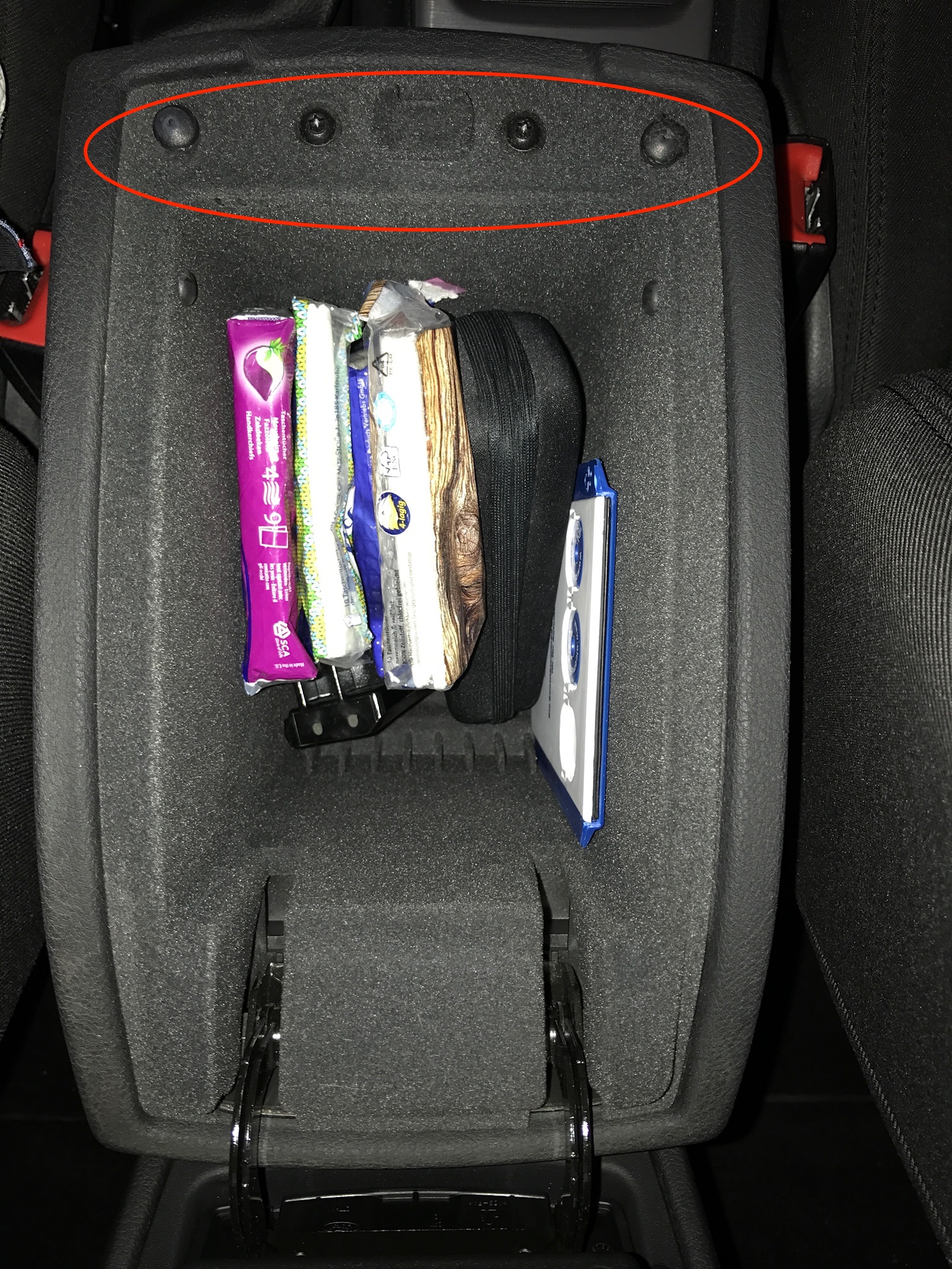

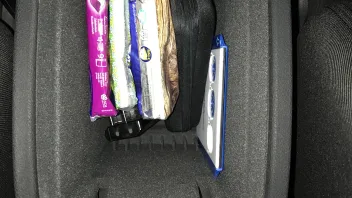

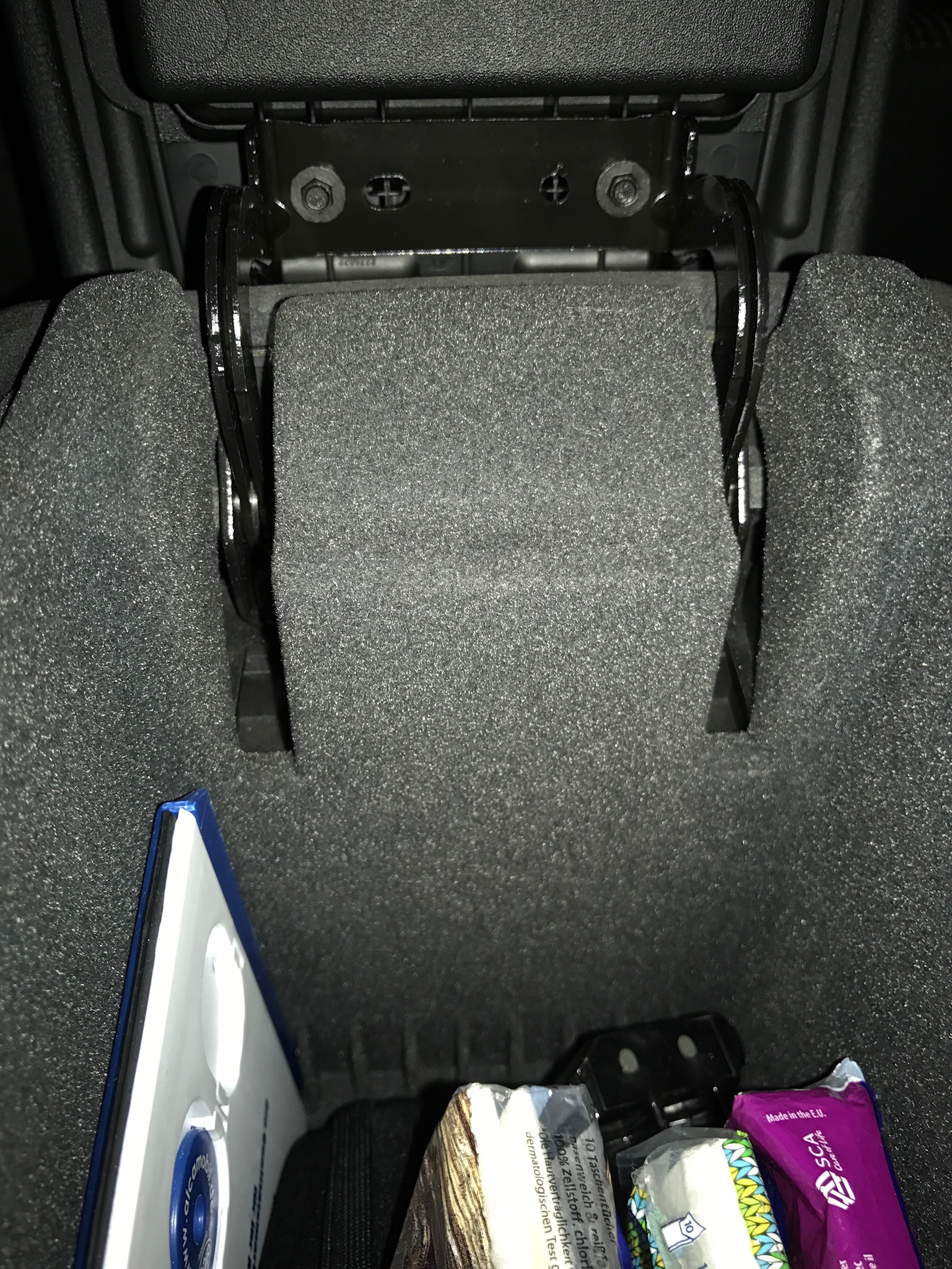

Und oben das Fach:

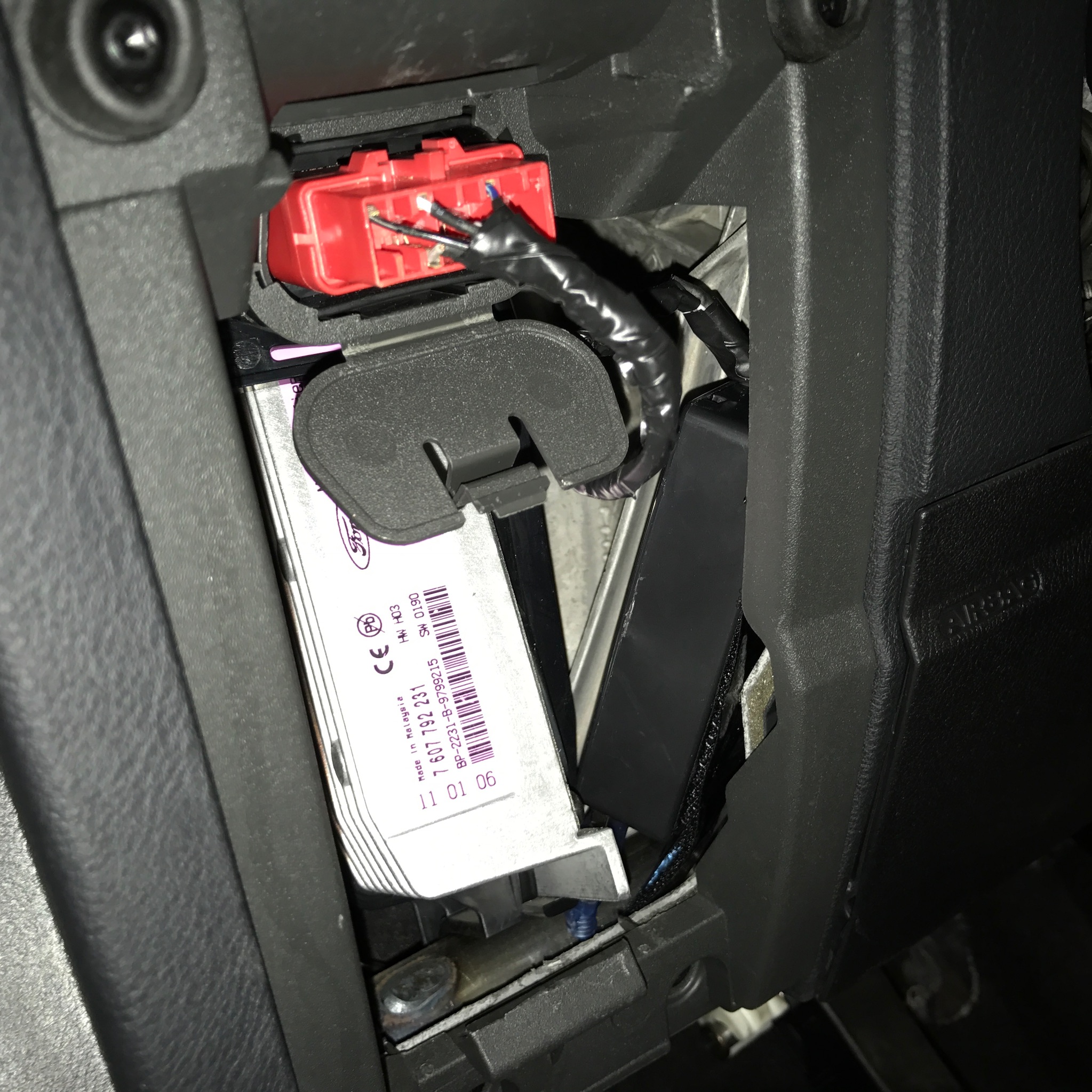

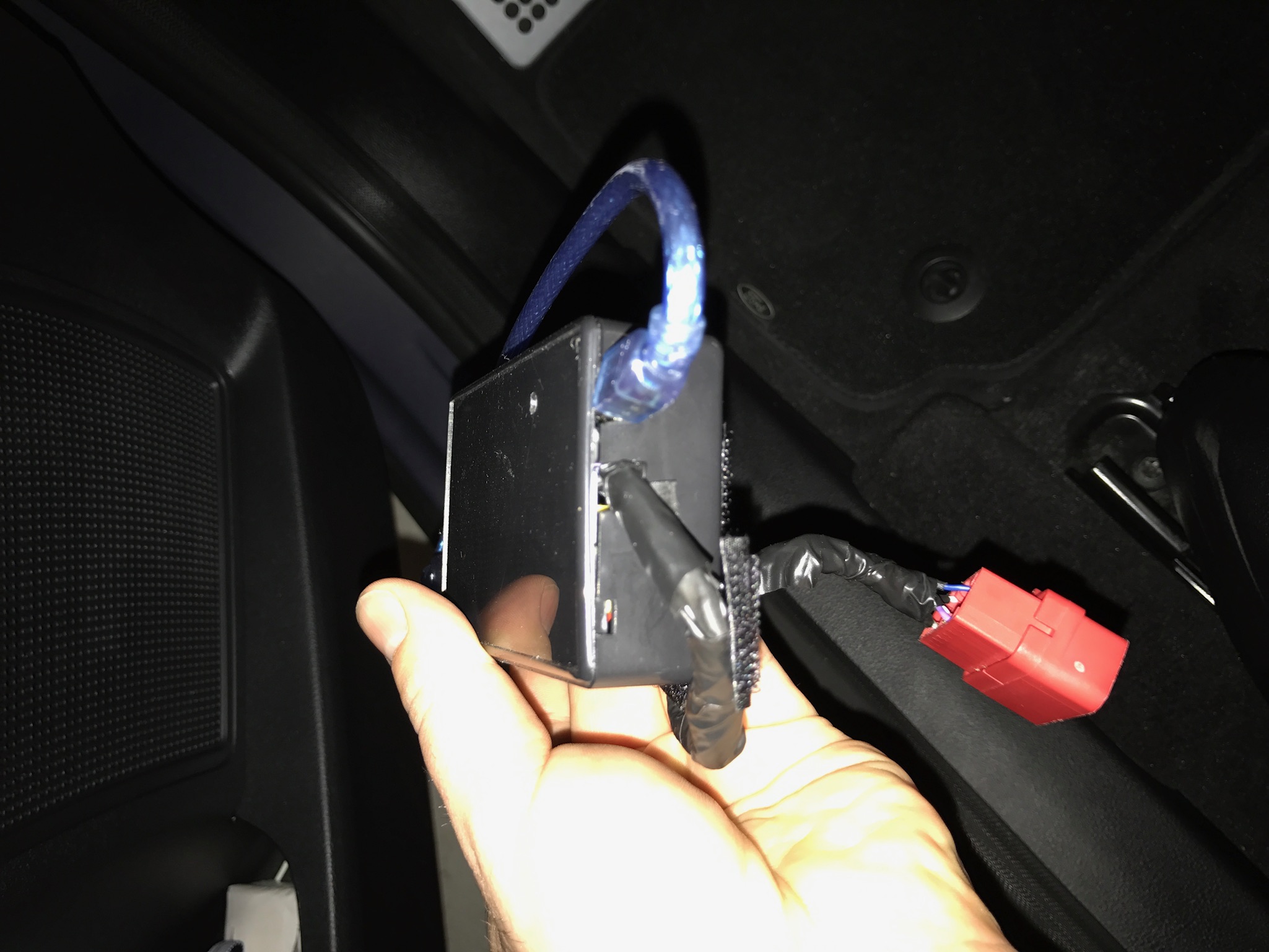

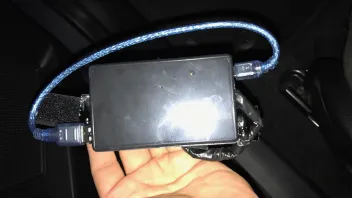

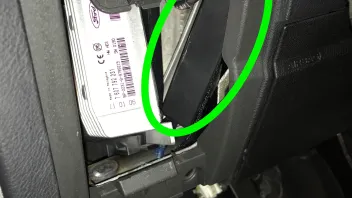

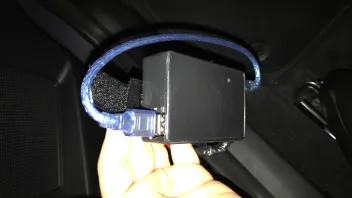

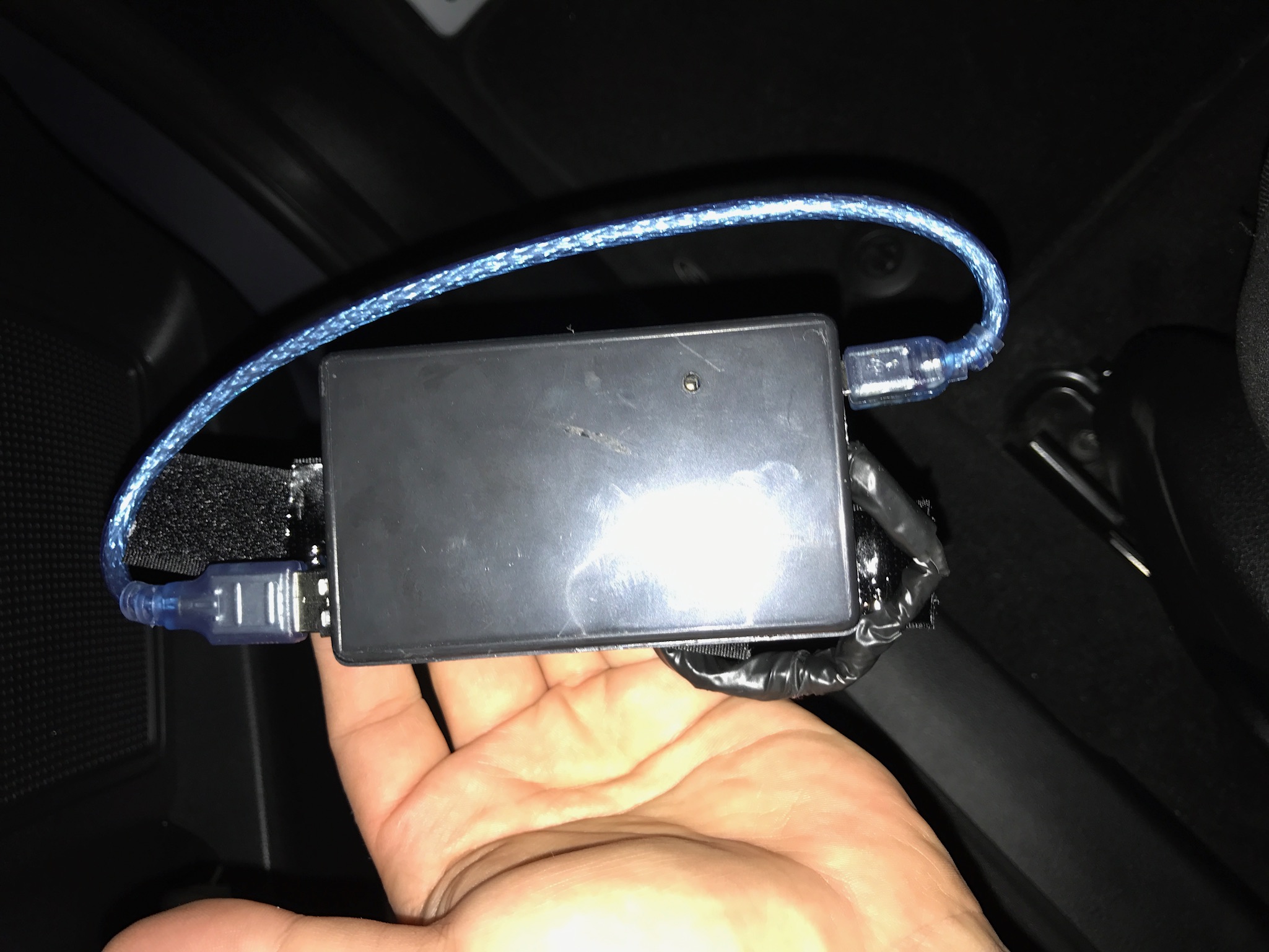

Zum Adapter:

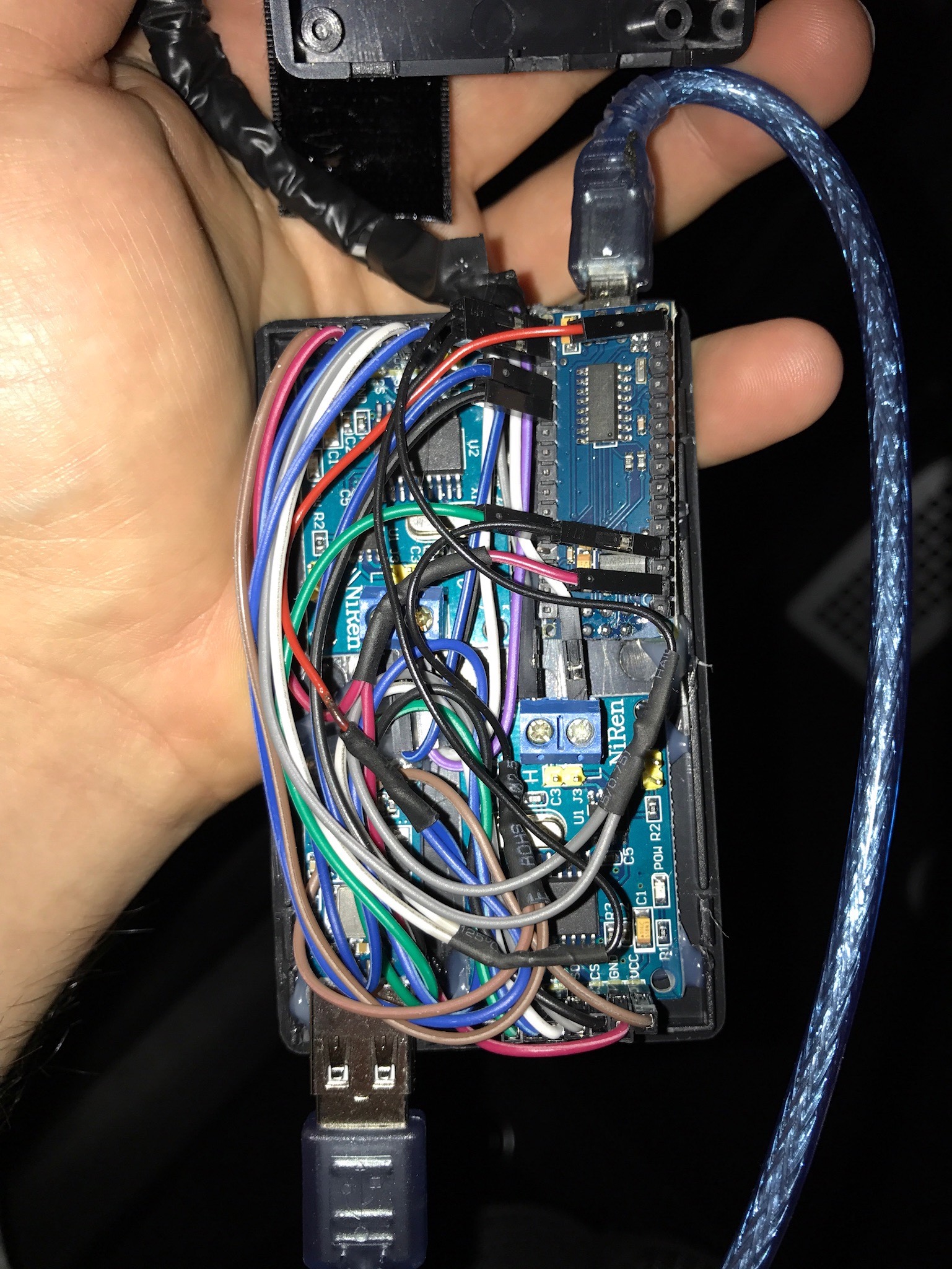

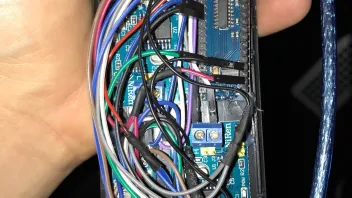

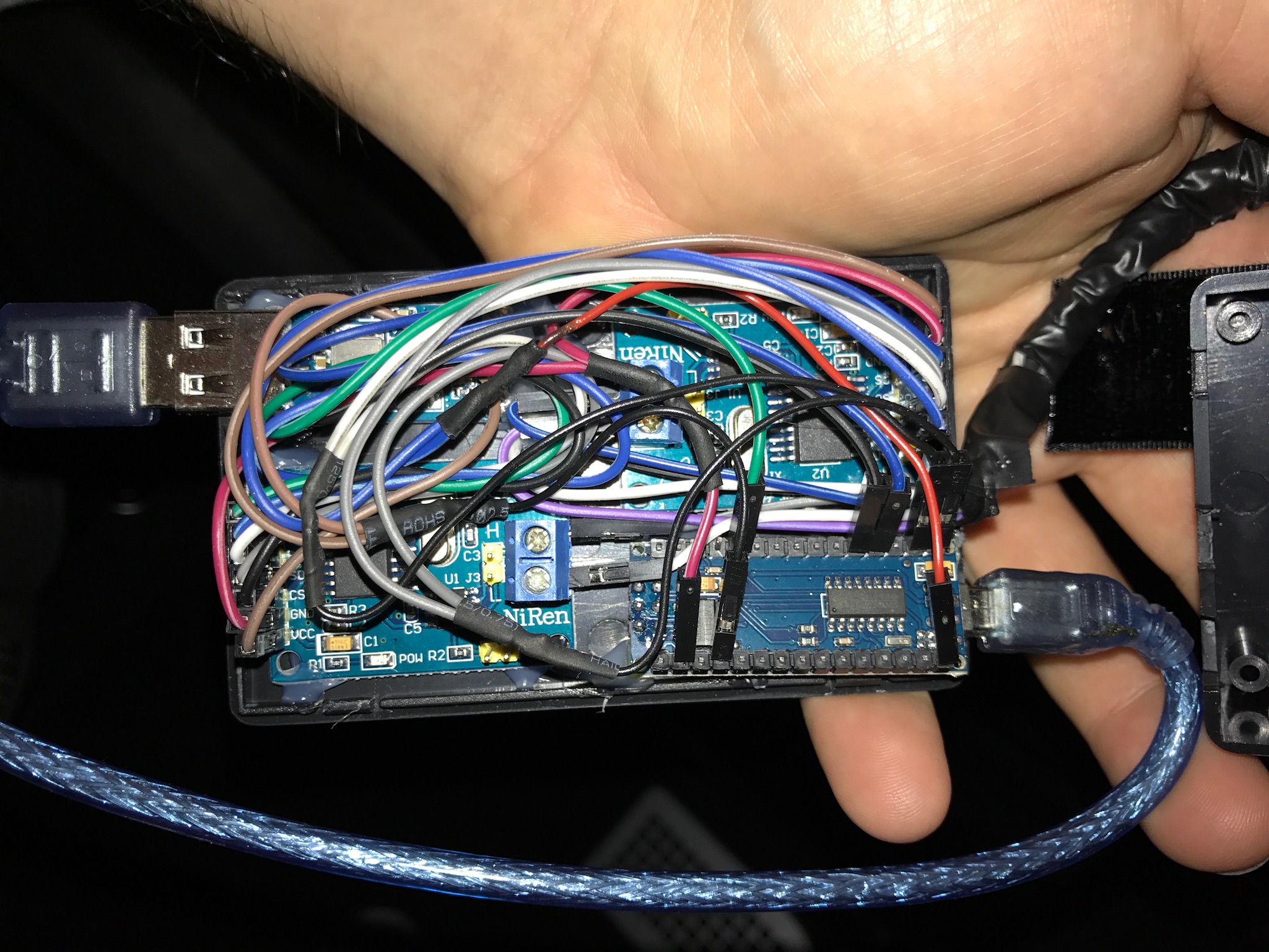

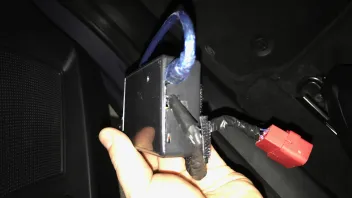

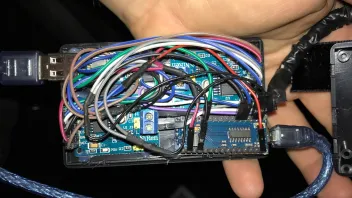

Und das Innenleben:

digdog

Also ist eigentlich recht simpel, du nimmst den Aschenbecher hinten raus dann schraubst die die Schraube in der Mitte der Öffnung raus
und nimmst den kleinen Einsatz raus.
Dann kannst du die komplette Blende einfach nach hinten aus der MiKo rausziehen sind nur oben und unten jeweils 2 Metallklammern
dann hast du das ganze Gelumpe in der Hand und kannst den Stecker von der Zigarrettenanzünderbuchse nach belieben bearbeiten.
Die 2 Sechskant Schrauben der MiKo hatte ich nur gelöst um das Kabel nach vorne durchzustecken dann kannst du die etwas anlupfen,
geht dann einfacher.
Fach in der MiKo brauchst nicht raus zu nehmen.

wsp

Order ist raus - habe mal ne Kupplung, Kabel und nen USB Stromversorger bestellt.

Ich Hatte erst überlegt den Adapter direkt anzuschließen, mich dann aber dazu entschieden einfach nen USB Power Supply für den Adapter bereit zu stellen. Dann muss an dem Ding nichts verändert werden...
Also Kabel mit Kupplung an den Stromspender löten, Kabel nach vorne ziehen, USB Power Supply ans Kabel löten und befestigen, USB Kabel ins USB Power Supply und dann ins Gateway.

@Spike1985

Welchen Pin auf den Boards vom Gateway muss ich den abziehen um die Versorgung über den OBD Stecker komplett still zu legen?

digdog

Dauerfeuer ist auf PIN 16 in der OBD Buchse
