Fernbedienung für Standheizung

Um das Thema nochmal aufzurollen.

Also hab ne Serienmäßige SH. Per Funk das Ding zu starten wäre noch geiler.

Also passen die Telestart T91 (R) und die 100HTM auch. Was ist mit den T60 und T70?

Unterschied von der T90 zur T91?

Dann noch die Funktion freischalten und fertig ist die Laube?

Wie sieht das mit der Antenne aus, und der Fernbedienung?

Zitat von Sp3c14list

Was ist mit den T60 und T70?

Du brauchst eine FB die W-Bus spricht, die alten hatten nur Schaltausgänge (bei der T70 bin ich mir jetzt nicht sicher).

Genau so ist es. Die T90 ist steinalt und da es T91 bereits ab 25,- € gebraucht gibt auch völlig unsinnig.

Der Unterschied zur T100 ist, das diese noch ein Display drauf hat und man einen separaten Temperatursensor anschließen kann. Der soll die Innenraumtemperatur messen und dafür sorgen das die SH nicht ohne Grund einschaltet bzw. das heizen nach Innenraumtemperatur ermöglichen.

Ja und dann gibts da noch die TeleCall mit SIM fürs Handy. Funk macht für mich nur Sinn wenn ich in unmittelbarer Nähe des Fahrzeugs bin und keinen Bock hab durch Schnee und Eis da hin zu watscheln um die SH einzuschalten. Die 1000m sind, auf freiem Feld, Wolkenbedeckter Himmel in der Mojave Wüste ohne jeglichen anderen Funkverkehr In der Stadt reduziert sich da eher auf 20-50m

Hab jetzt ne telestart 100.

Kann mir nur jemanden bestätigen:

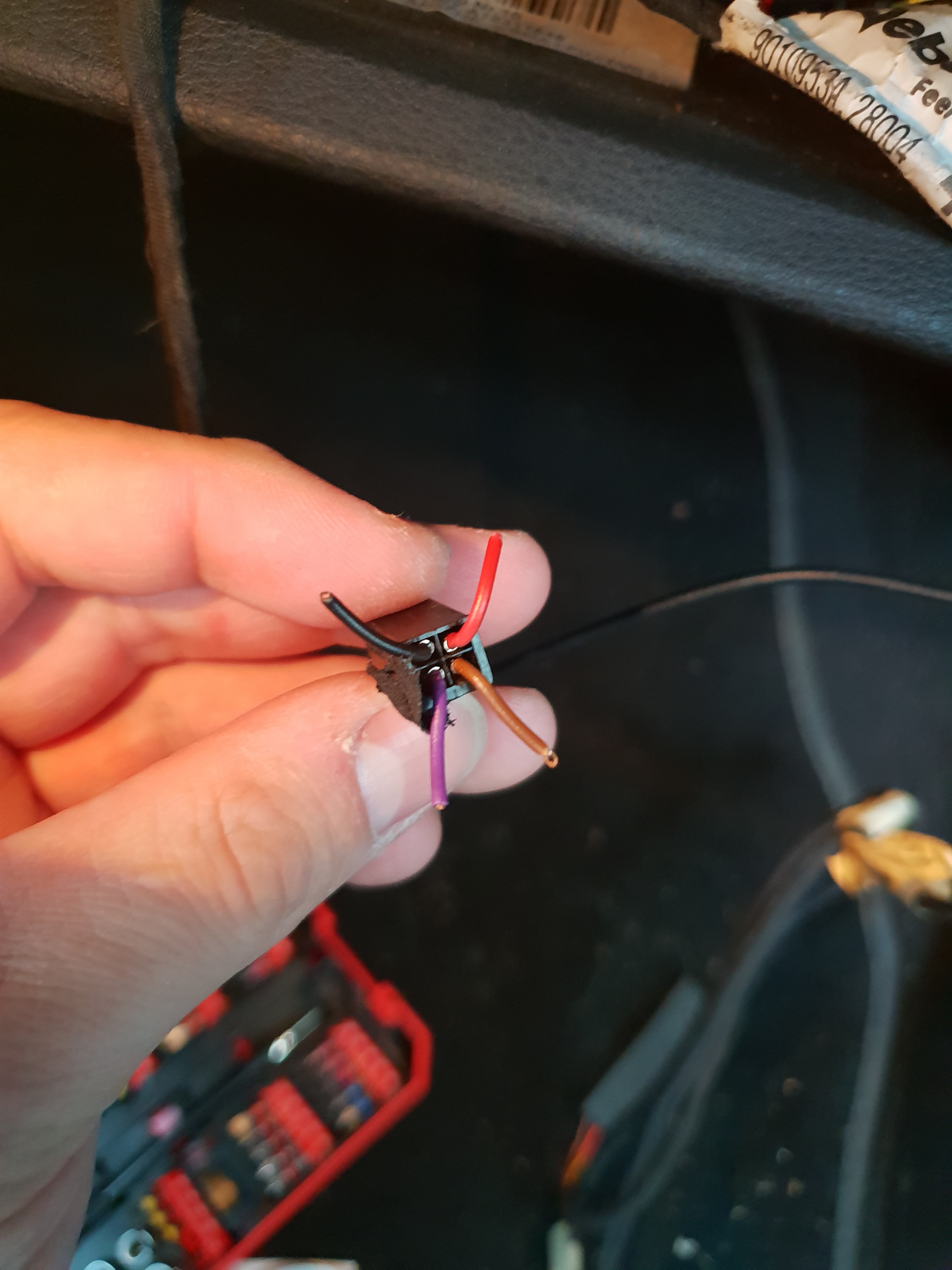

4 poliger stecker:

-rot dauerplus

-schwarz minus

-lila wbus

- braun ??? Masse?

Hab nen temp fühler dran und die antenne. Da sind die anschlüsse aber alle vorhanden.

Gruß Christian

Ja, Deine Annahme stimmt. Ich glaube der braune ist für die externe LED.

Hallo Leute,

Ich bräuchte nochmal ein paar Tips. Aktuell hab ich die telestart 100 verbaut.

Der orginale Stecker auf Seite der Teleststart hatten wir oben schon besprochen.

Im fahrzeug siehts dann wiefolgt aus.

Pin6 wbus , pin26 glaub ich dauerplus und genau daneben liegt pin 25 mit minus. oder muss die schwarze ader von der telestart zwingend auf masse?

Die braune ader habe ich nun nicht angeklemmt.

Wenn ich jetzt auf der fernbedienung an drücke, dann kommt direkt fail. wie kann ich prüfen ob die funkverbindung funktioniert? Hat schon jemand mal nur plus und minus angeschlossen und das ausprobiert?

Ist für für die kommunikation per funk zwingend erforderlich, dass zuerst im fahrzeug setup freigeschaltet zu haben?

Danke für euren support.

Nochmal kurz einen Gang zurück. Hab mir jetzt mal die Einbau- und Bedienungsanleitung der T100 gezogen und reingeschaut. Nur der Vollständigkeit halber auch mal hier angehanden (wirst Du sicher haben..).

Dort ist der 4polige Stecker ganz anders beschrieben und entspricht auch der Belegung wie es bei meinem Thermocall TC3 ist:

Sämtliche Anschlüsse (12V, Masse und W-Bus) findest Du fahrzeugseitig mit etwas Glück in einem im Kabelbaum hinterm Handschuhfach oben eingewickelten, 6-poligen Stecker:

Dieser Stecker passt direkt und ohne Änderung auf die Webasto T100. Oh wunder, oh wunder? Nein, denn Ford verbaut diese, sofern eine Fernstartoption der SH mit angeboten wurde

So, nun die zunächst die Frage ob Du danach geschaut hast?

Einen 4poligen Stecker wie Du ihn auf dem ersten Bild zeigst, kenne ich so nicht. Hab vorhin nochmal in meinem Auto geschaut und da ist der Stecker exakt so wie ich oben geschrieben hab. Lediglich der Stecker an meine TC3 ist anders (klar) und da ist auch die LED für den Betriebszustand dran.

Ich denke also Dein Problem mit der Störung ist, das die Signale falsch angeschlossen sind, bzw. dieser Stecker für was ganz anderes gedacht ist. Poste mal ein Foto vom Stecker an der T100.

Leider kann ich Dir zum Verhalten ohne angeschlossenen W-Bus nichts sagen. Das finde ich nicht in der Dokumentation. Auch steht da nichts über einen Diagnosemodus oder sowas. Grundsätzlich hat die Einheit aber einen Rückkanal. D.H. wenn auf Deinem Handsender STÖRUNG steht, dann kann die durchaus auch von dem T100 Modul kommen.

Erst mal vielen Dank an go4IT für die ausführliche Beschreibung.

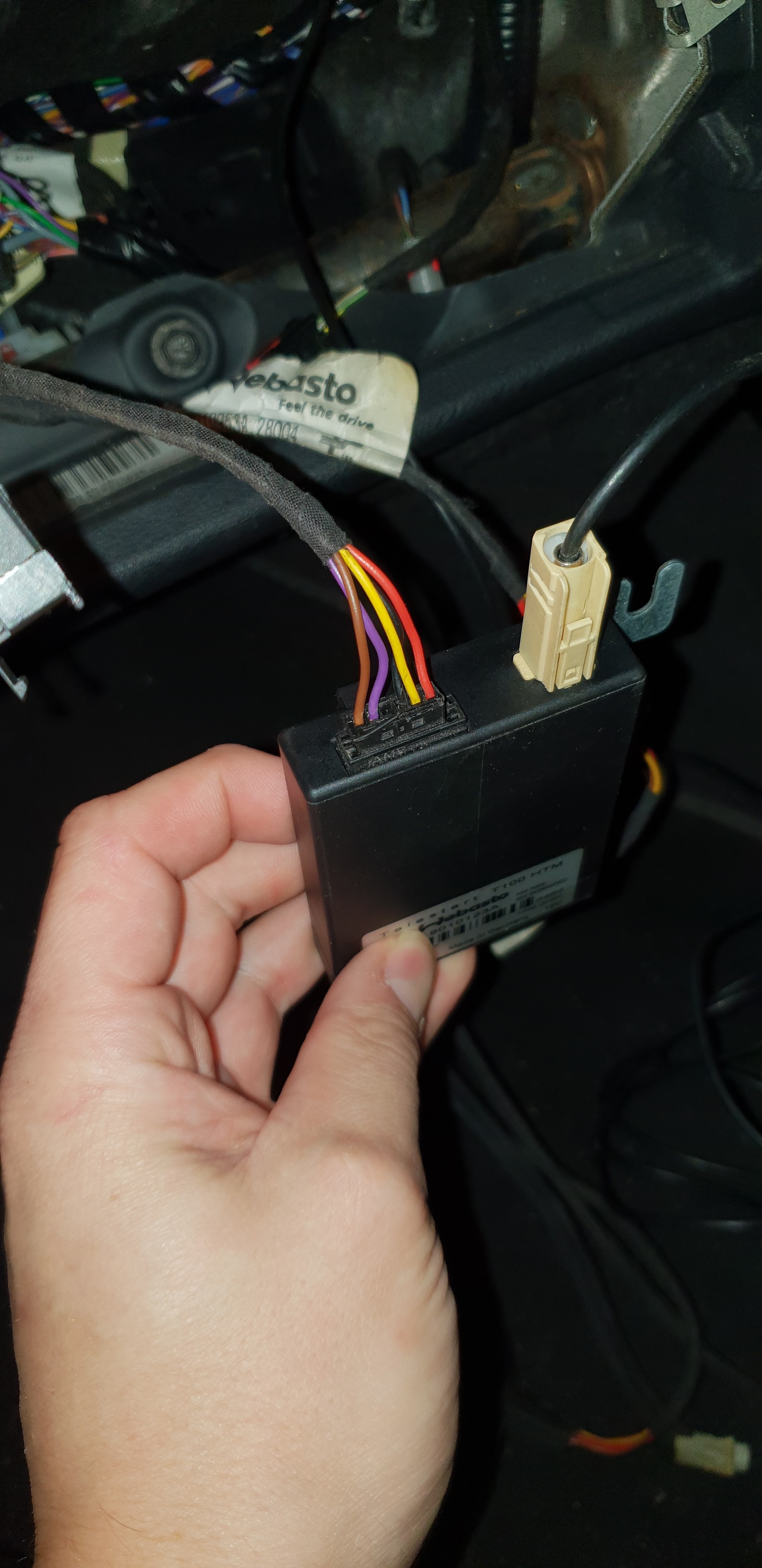

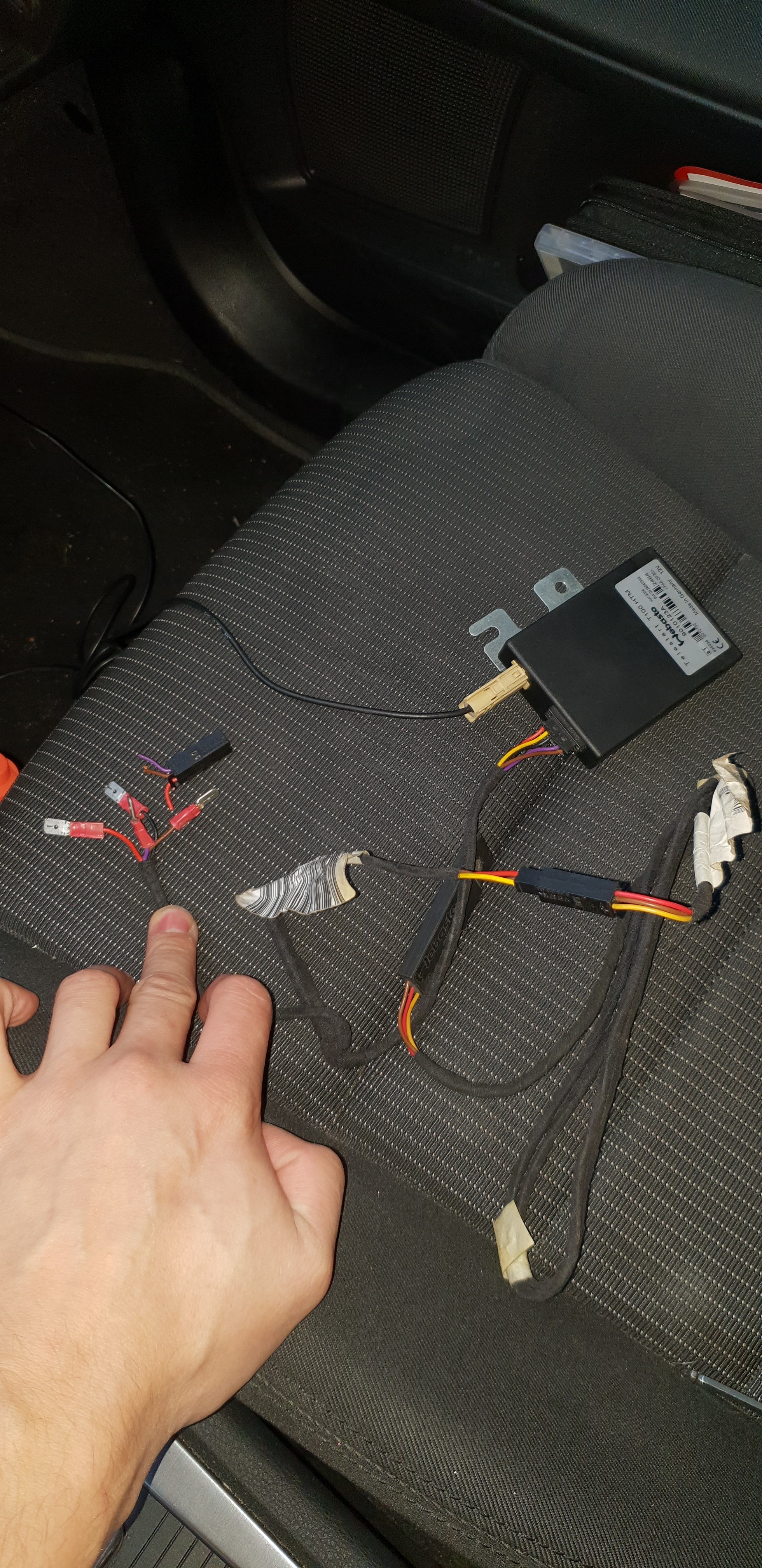

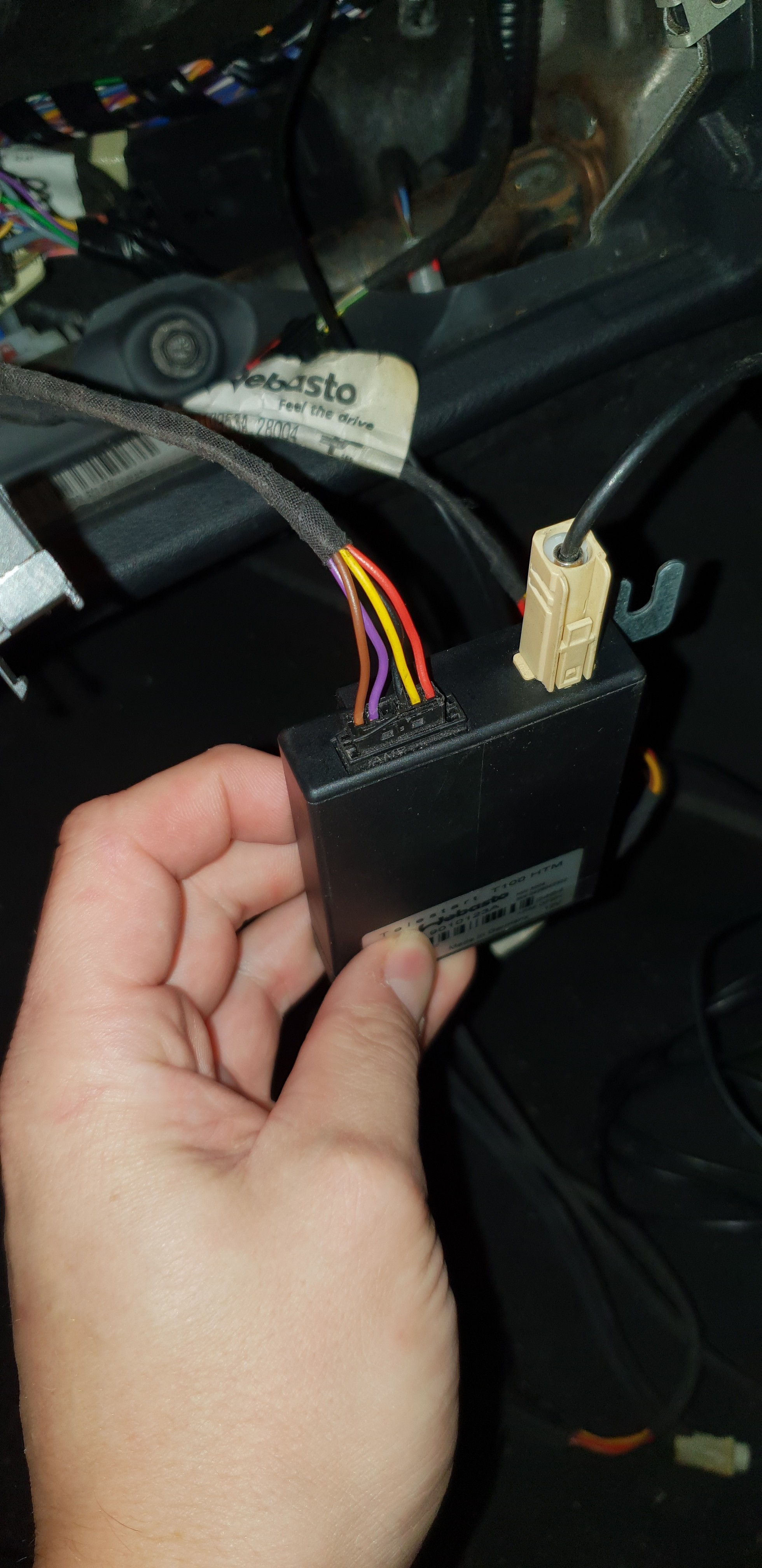

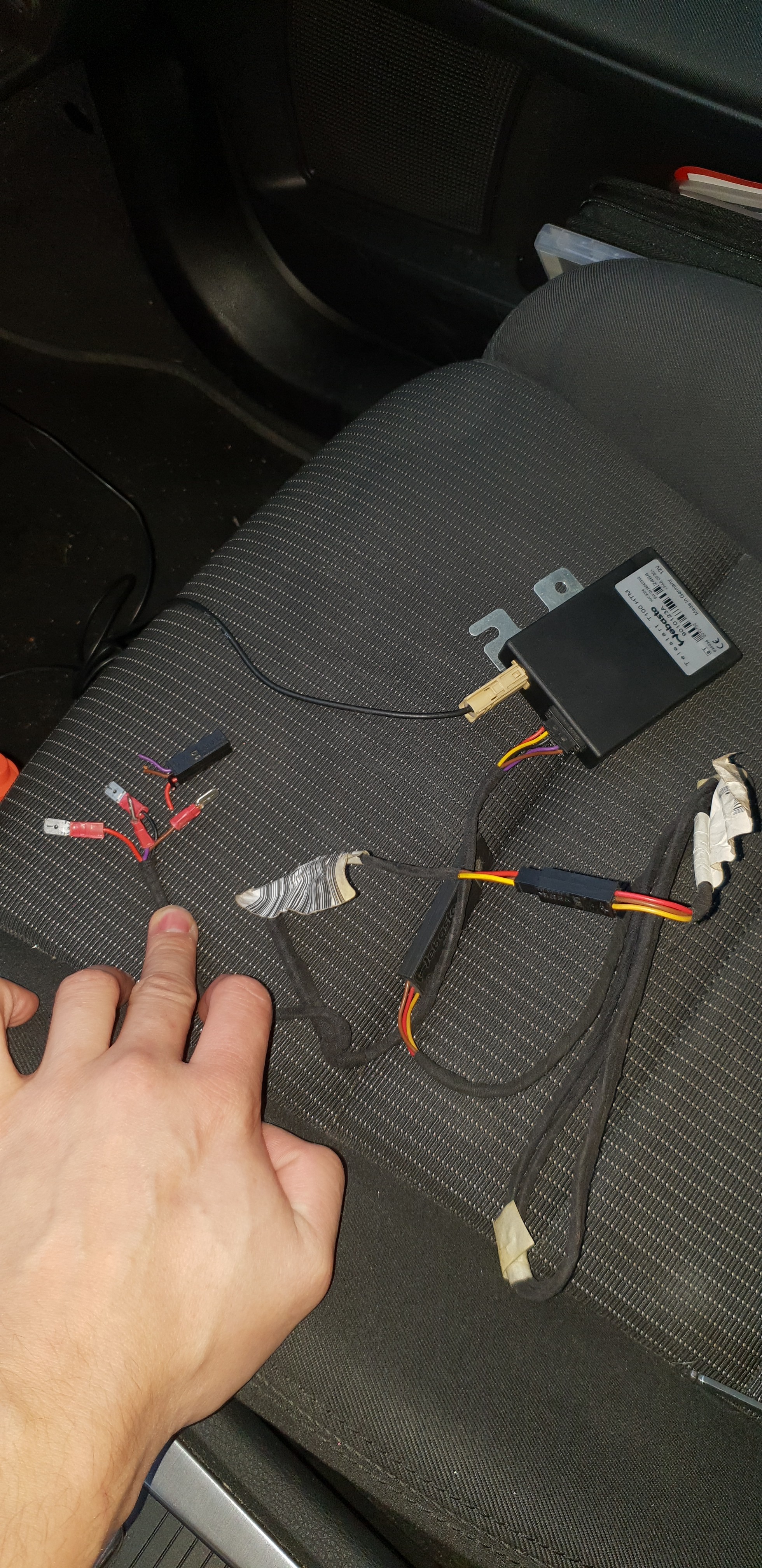

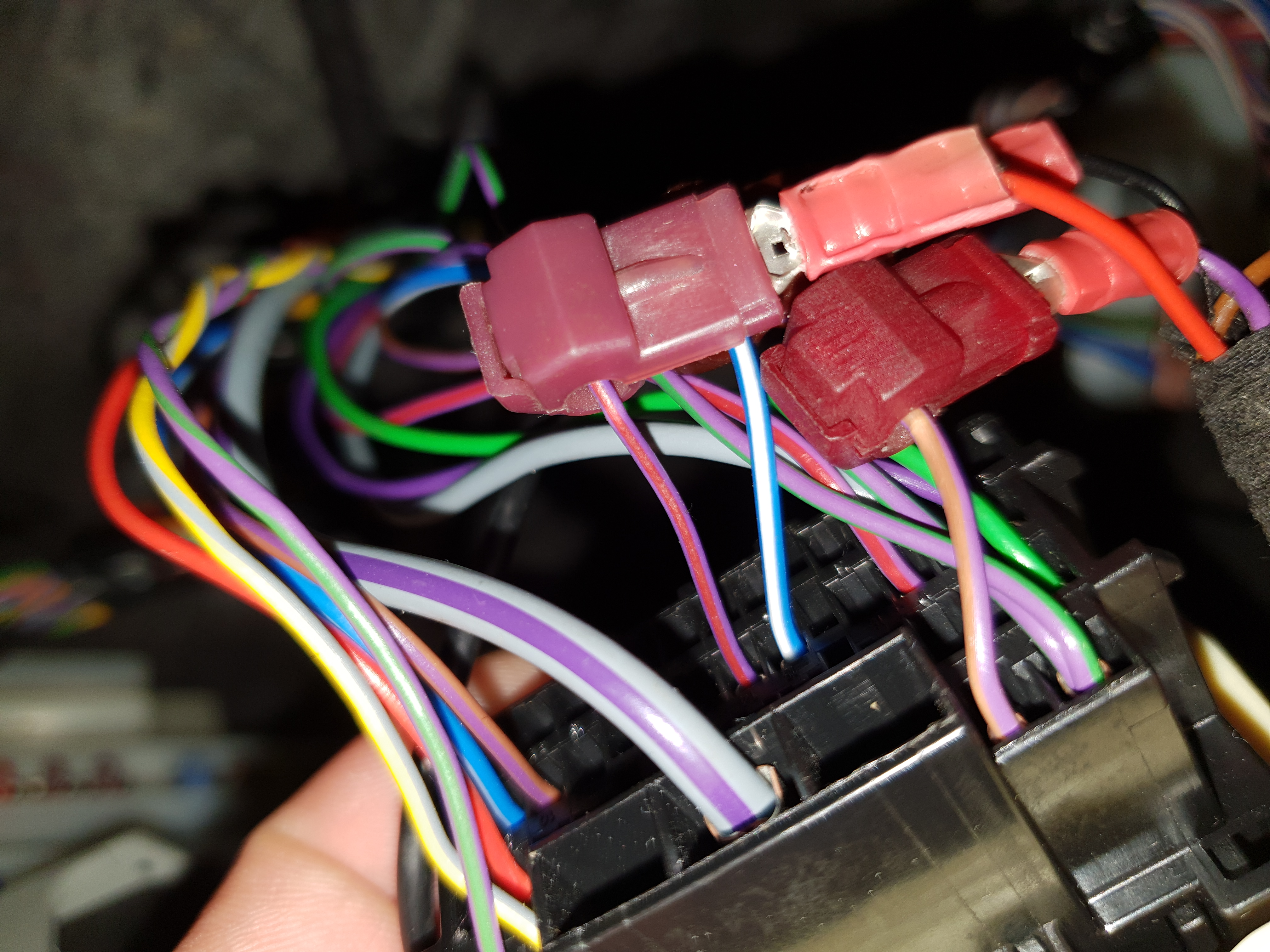

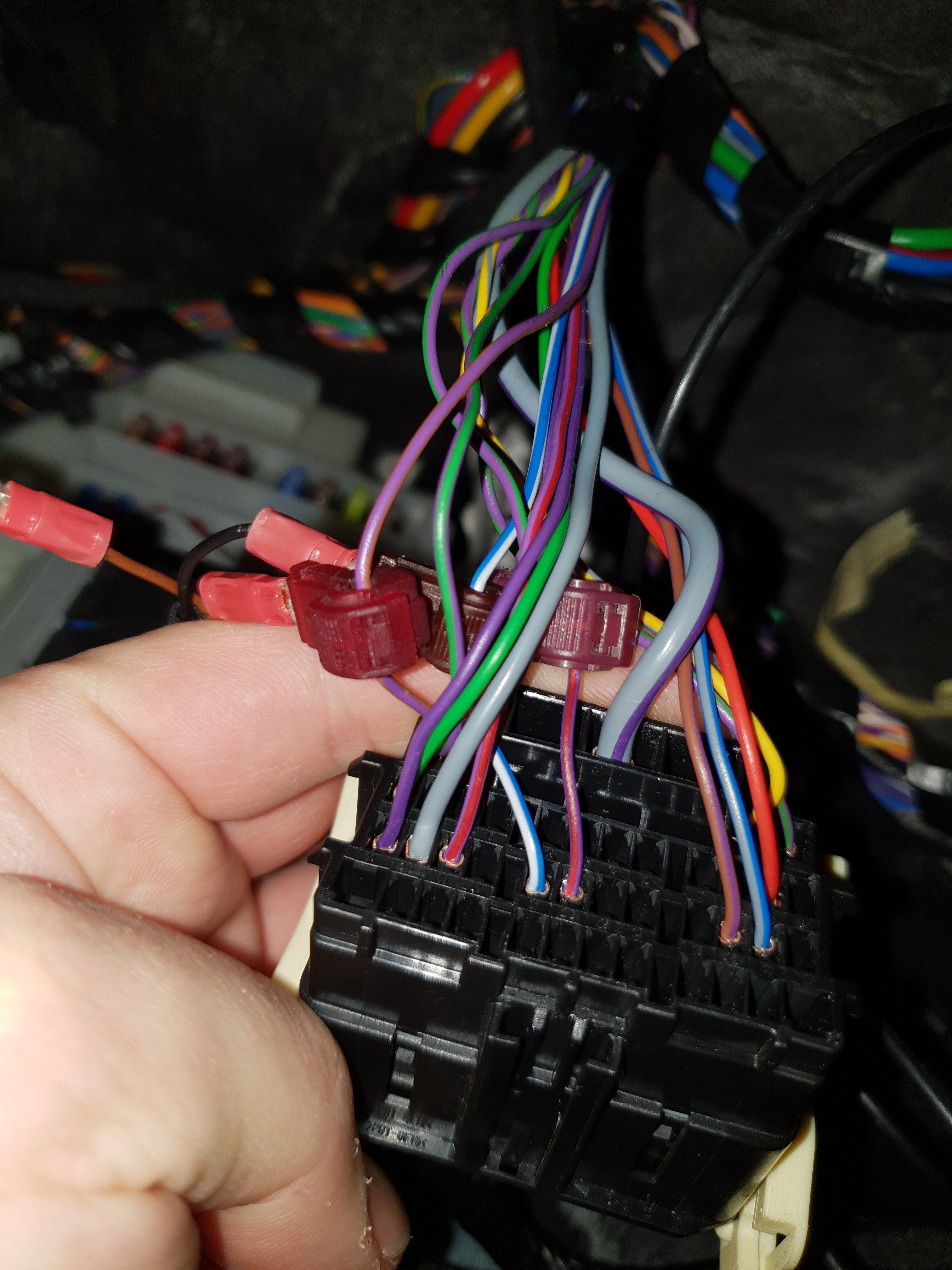

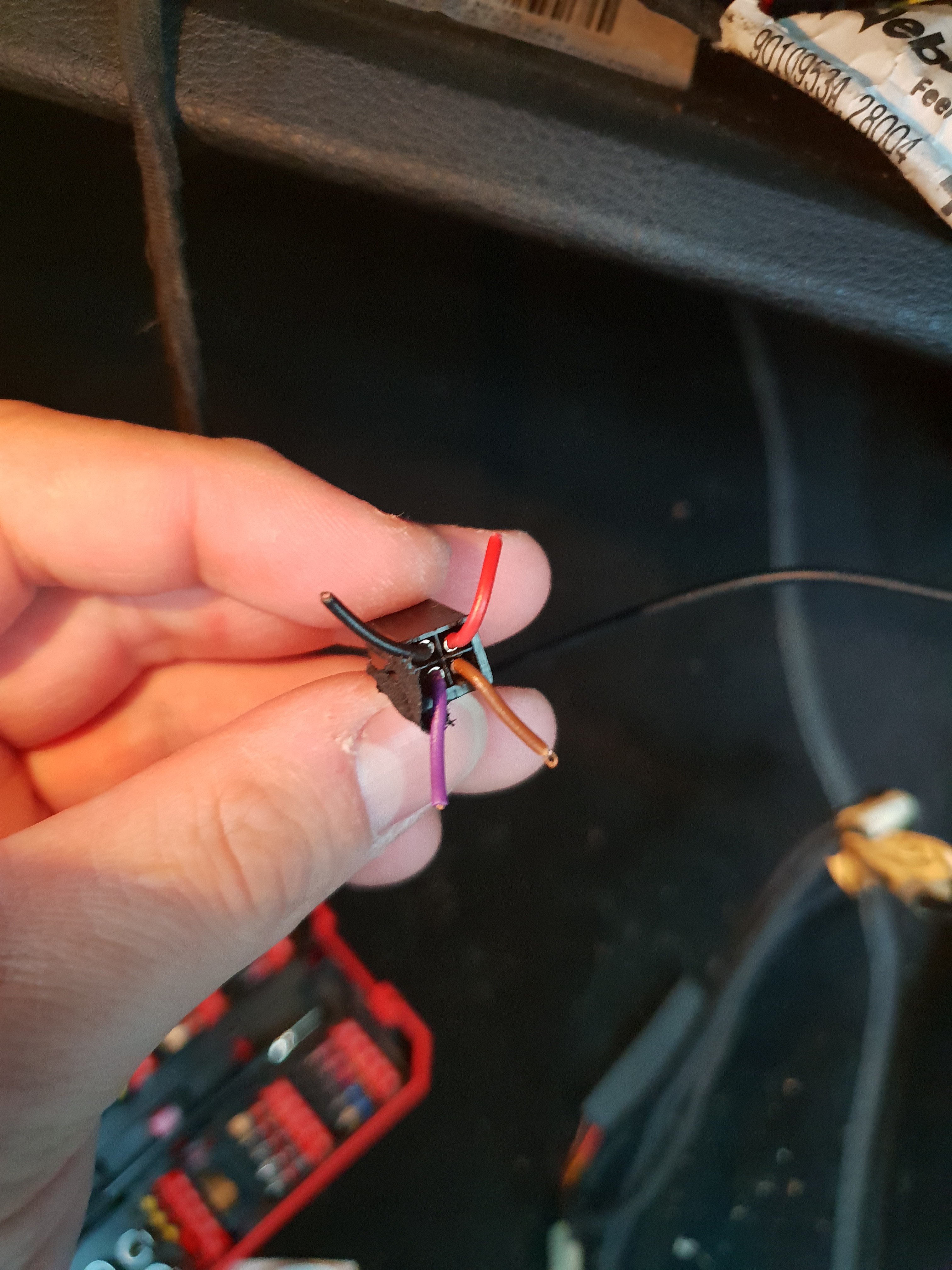

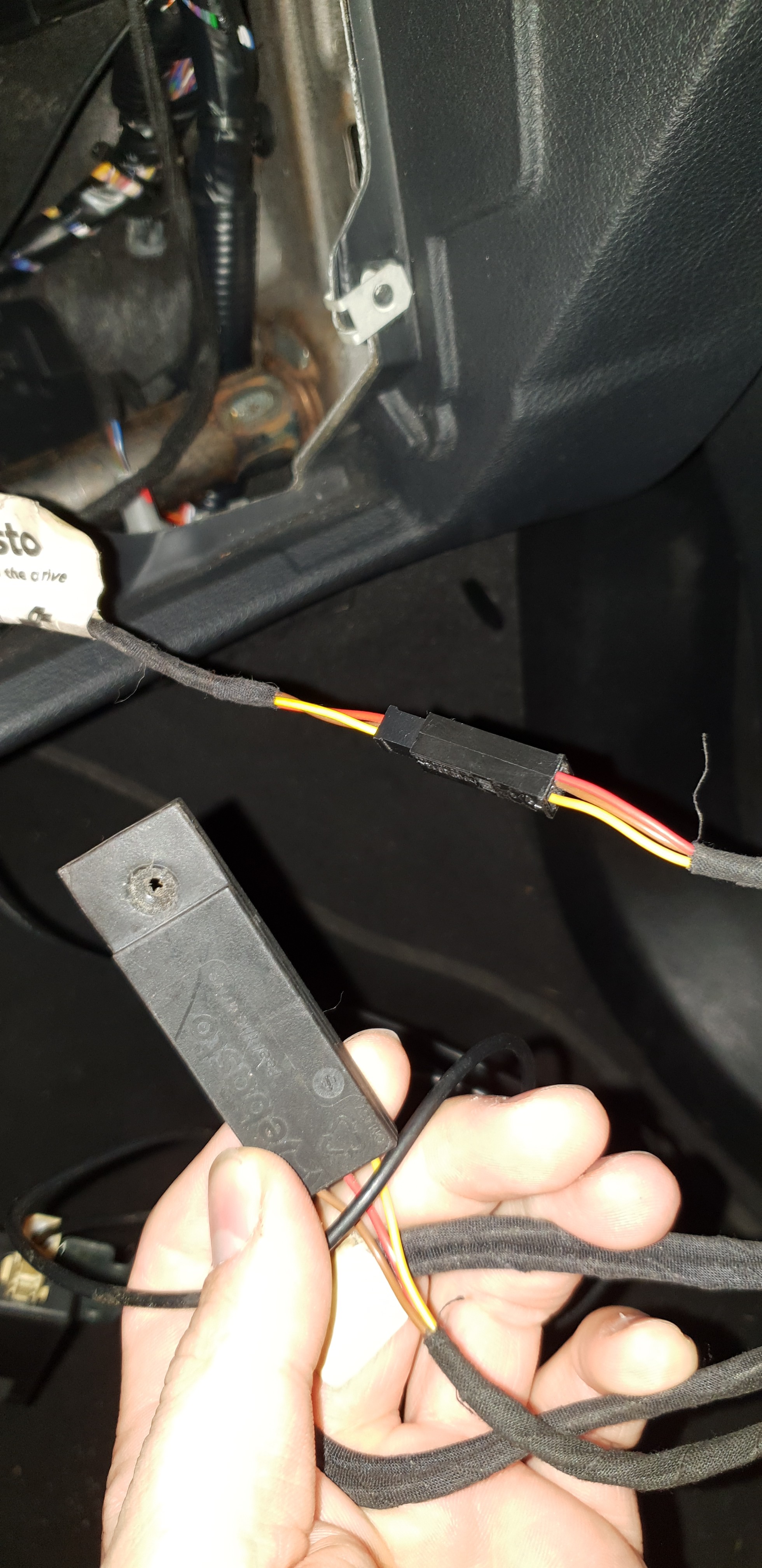

Ich hab anbei mal paar Bilder gehangen wie es aktuell bei mir aussieht. Die Adern die du angesprochen hast, sind bei meinem Telestart t100 htm für den Innentemp Sensor. Zumindest sehe ich sonst keine andere Anschlussmöglichkeit.

Ich hatte leider keinen Stecker für die Standheizung an der Metalltraverse befestigt. Dort war auch nur der 3 polige rundliche.

Die Belegung am dicken Stecker würde passen mit pin 6 und 26 für Dauerplus. Wo ich mir halt mittlerweile echt unsicher bin ist am T100 mit den 4 adern.

Also kleines Update:

Ich hab rot und braun mal mit + (rot) und - (braun) verbunden in meiner Werkstatt . Dann über die Fernbedienung einfach mal angeschaltet und siehe da, es kam eine Rückmeldung und ich konnte einen auf schwarz 12V messen.

Der violette hatte komischerweise immer 12V.

Rückmeldung des Temperaturgebers kam auch zurück.

Aah, jetzt ist klar

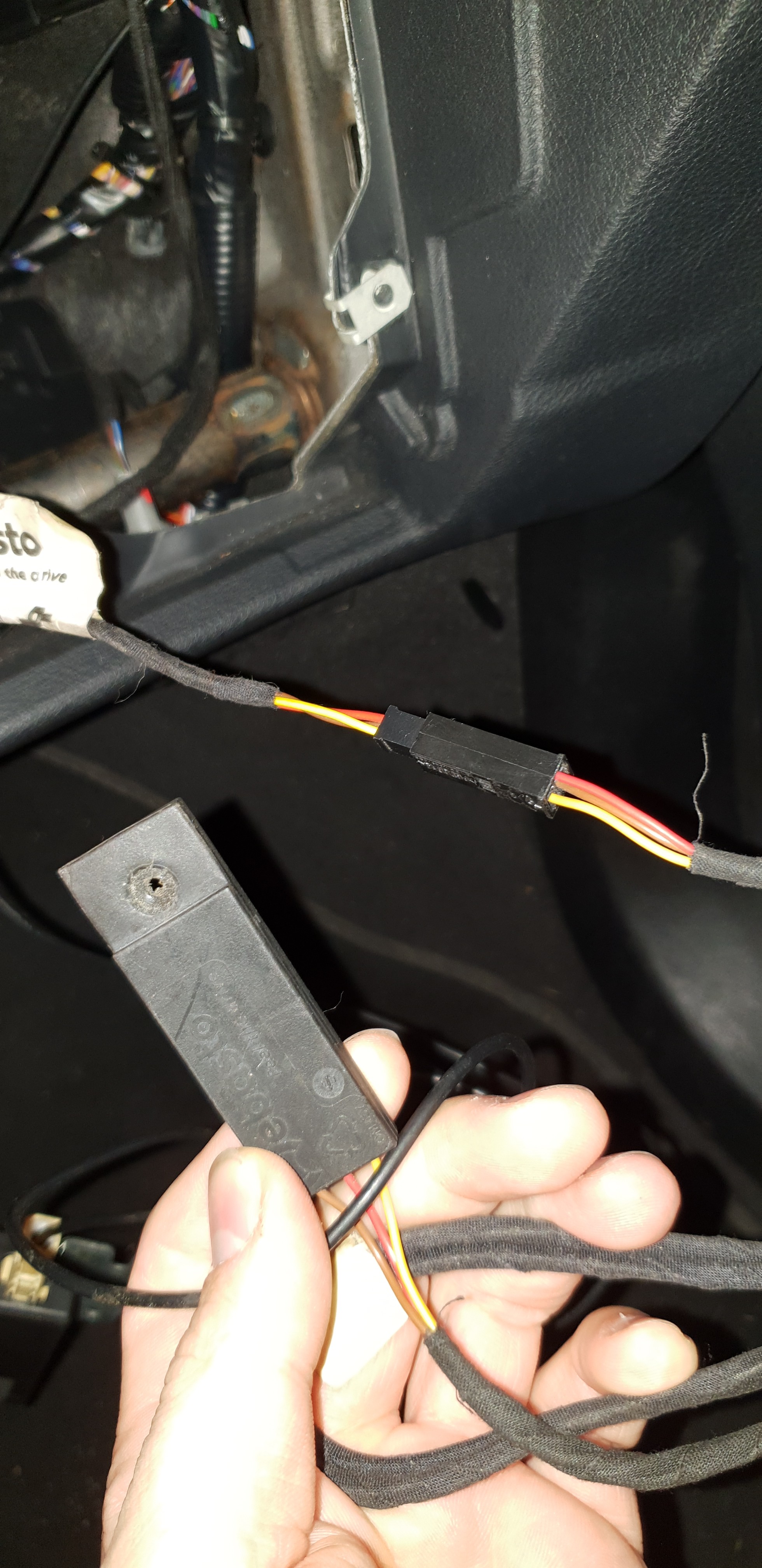

Von der T100 geht ein Kabelstrang weg. Der hat einmal einen 4pol für den Ext. Temp.sensor (der quatsch ist, hab ich auch, bringt aber nix, im Modul ist einer drin und der reicht. Was soll der Sensor denn anderes messen wenn er gleich neben dem Modul liegt? ;-)) und der andere vierpol ist für die Heizung. Wie Du aus der Einbauanleitung entnehmen kannst, kann man diesen Stecker individuell zum Heizsystem umkontaktierenl Die anderen Adern müssten im Kabelbaum eingewickelt sein, inkl. Pins.

Die andere Belegung ist vielleicht für eine Heizung ohne W-Bus gedacht und da ist ein Schaltsignal drauf.

Lass den Tempsensor mal weg und schlies die Pins vom Auto an diesen Stecker an. Dann sollte alles klappen. Der Tempsensor läuft nur über W-Bus.

Wenn dem so ist, dann pin den anderen Stecker einfach um und gut

Ok nun bin ich glaub ich schlauer.

Ich bin eben bei dem Sauwetter nochmal ins Auto gekrabbelt und hab nochmal kontrolliert.

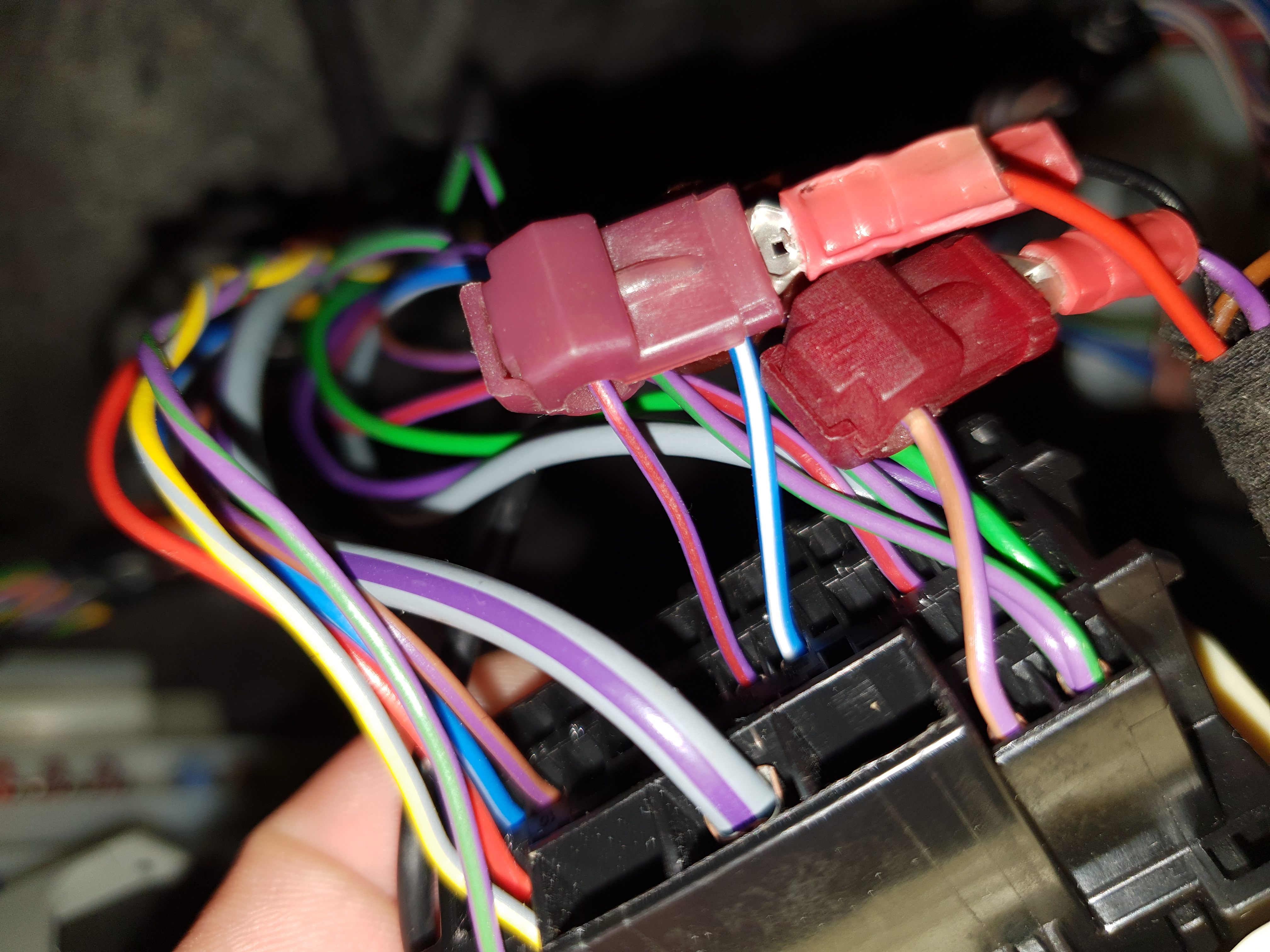

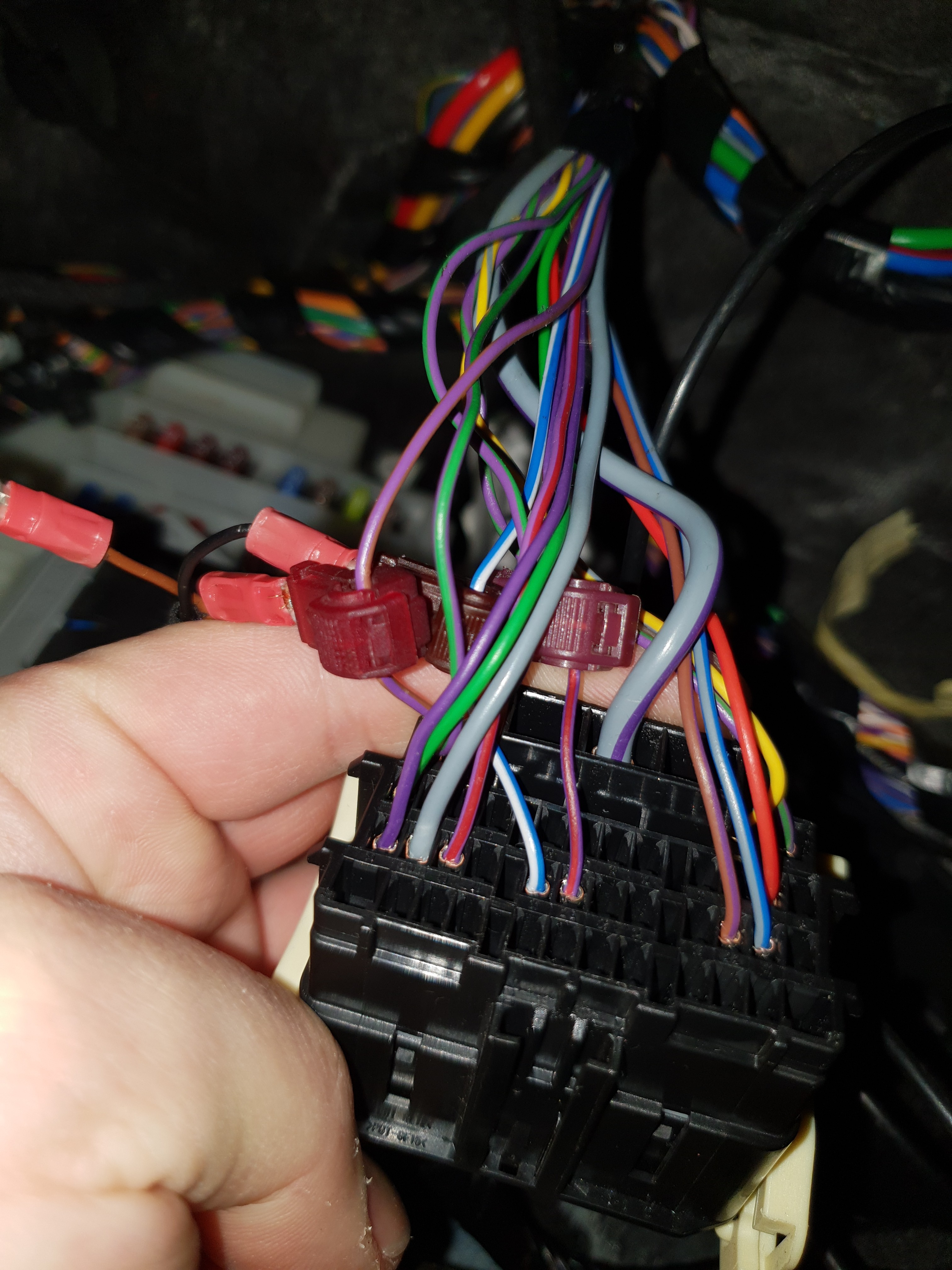

An Pin 26 violett—rot ist definitv Dauerplus. Das muss mit dem roten der Telestart verbunden werden. Den Pin 25 (blau-weiss) den ich damals erwähnt habe, hat zwar minus, ist aber falsch.

Der Braune vom Telestart muss defintiv mit Masse verbunden werden. (Greife ich von der Metalltraverse ab oder kannst du mir einen andern Pin an dem Stecker dafür mitteilen?)

Dann ist der Wbus, wie du beschrieben hast, der Gelbe. Wenn ich den ext. Tempsensor jetzt dran lasse, kann ich dann einfach parallel abgreifen?

Habe mich schon gewundert warum in einen Temp-Fühler 3 Adern reingehen. Ein PT100 oder so benötigt ja nur zwei. Das Teil hat +(rot)/- oder masse (braun) und wbus (gelb).

Die Umprogrammierung auf Funk muss trotzdem noch erfolgen richtig?

Pin 25 am C21 ist was ganz anderes als Masse. Die Kabelfarbe müsste auch nicht Blau/Weiss sein... die Seite hier kennst Du? https://mk4-wiki.denkdose.de/artikel/stecker/c21_fl

Am C21 ist keine Masse. Hab ich ja oben schon geschrieben, Traverse ist ok.

Und wie ich auch schrieb ist der Temp.sensor aktiv, das ist kein einfacher PTC oder NTC. Und ja, es ist BUS, also geht natürlich parallel

Ausserdem war doch schon geklärt das man zum reinen Start/Stop der Heizung nichts umprogrammieren muss. Die Änderung der CCC ist rein für die Zeitsteuerung übers Convers+ notwendig.

Hast Du es denn jetzt einfach mal probiert?

Stimmt, obwohl die Heizung auch ohne diese Einstellung startet. Vielleicht hat es mit der Lüftersteuerung zu tun, hab ich noch nicht probiert. Aber ja, man sollte das einstellen!

https://mk4-wiki.denkdose.de/artikel/fahrze…_parking_heater

Guten Morgen,

hier ein kurzes Update:

Also ich habs gestern nachmittag mal alles richtig angeschlossen und verstaut. Aktuell kann ich über die T100 den Prozess in der Telestart starten, jedoch ist der Mondeo dunkel

Die Bedingungen zum Starten lagen denk ich vor, aber weder Lüftung noch Standheizung sprang an.

Hat jemand im Sommer mal die Lüften Funktion ausprobiert, oder funktioniert das nicht? Man könnte ja mit einem Schalter zwischen Sommer/Winterbetrieb umschalten. Ob das auf der Telestart 100 konfiguriert ist, weiß ich nicht.

Ich werde heute mal die CCC anpassen und dann das ganze nochmals probieren.
