Ambientebeleuchtung an Türgriffen bzw. in Mulden f. Türöffner

Hallo !

ich wollte evtl. im MK4 vFL die Mulden der Türöffner und vielleicht auch die Türgriffe indirekt beleuchten.
Über die SuFu habe ich im Bezug auf Ambientebeleuchtung nur etwas zu der Lampe im Dachhimmel gefunden.
In einem Thema wurde die Beleuchtung über die Fußraumbeleuchtung realisiert.
Mir ist das aber zu kompliziert, Kabel/ Leitungen in alle 4 Türen zu legen.
Irgendwo habe ich dann die Idee glesen, die Beleuchtung an die Fensterheber anzuschliessen, da diese auch leuchten, wenn das Lich an ist.
Nun zur Frage.
Hat die Beleuchtung schon jemand in die Mulden eingebaut und falls ja, mit welcher Methode ?
Welche Spannung liegt an der Fensterheberbeleuchtung an ? Leuchte diese auch mit 12V oder ist da noch ein Widerstand verbaut ?
Die LED's in der Dachhimmelambientebeleuchtung haben doch sicher auch einen Widerstand, oder sind die direkt an 12V angeschlossen ?

Danke schon mal für evtl. Antworten !

Thomas

@ Ossi
die LED Schrauben habe ich auch schon gesehen, als ich LEDs für die Muldenbeleuchtung gesucht habe.

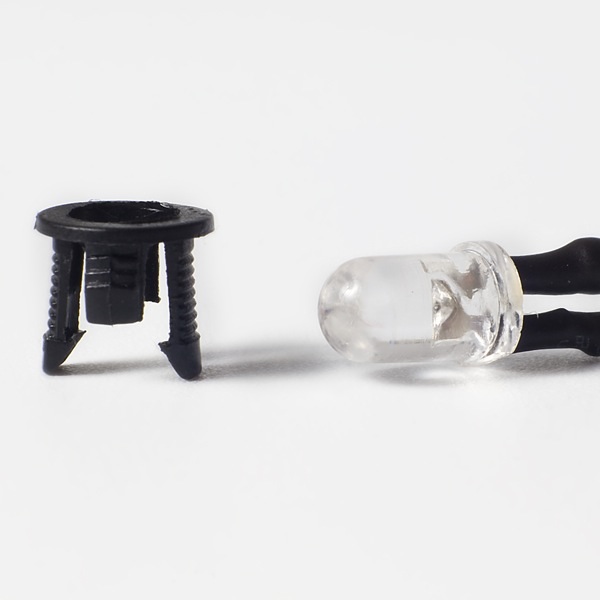

Neben den LED Schrauben habe ich auch die Clipse/ Montageringe f. 5mm LED's gefunden.
[Blockierte Grafik: http://www.leds.de/out/pictures/z1/sol_95005_pic1_1_z1.jpg]

aber die Lösung von Fo_Mo_1975 gefällt mir am besten

Zitat von gobang

Am Besten hat das mal FoMo_1975 hier beschrieben.
Die LEDs werden einfach mit an die Beleuchtung der Fensterheber mit rangehängt. Bei der Fahrertür vom kombinierten Fensterheber-Schaltermodul.

@ gobang
du hast die muldenbeleuchtung nach anleitung von Fo_Mo_1975 gebaut, oder ?
bei der beschreibung ist soweit eigentlich alles klar was position der led's an geht und wo die leitungen angelötet wurden, aber auf den fotos sehe ich immer noch einen widerstand (in gelbem schrumpfschlauch)
[Blockierte Grafik: http://data.motor-talk.de/data/galleries/0/111/4811/21282756/tuer-hinten-verkabelung-3086471425077977022.jpg]
oder ist das kein widerstand ?
jedenfalls habe ich in der anleitung nichts zu dem widerstand finden können und da der beitrag bei motortalk schon älter ist, gibts auch die artikelnummer nicht mehr
welche leds kann man da noch nehmen ?
und wieso müssen die rot/orange sein ? im mk4 ist doch alles in rot beleuchtet, oder irre ich mich da ?

Zitat von Ossi

Wenn du dir die Arbeit machen willst und dich gut auskennst. Wie gesagt ich hatte fertige. Bohren, rein, anklemmen , fertig.

welche leds hast du genau ?
und da nen widerstand zwischen zu löten ist ja nicht wirklich arbeit.
ich will ja dort keine leseleuchte drin haben, sondern ein dezentes diffuses licht

Zitat

Es sind diese LEDs:
Ossis Ambientebeleuchtung für die Dachkonsole mit Brillenfach FL für 6,98€
(haben identische Farbe wie die Ambiente-Leuchten im vorFaceLift).

Ich habe jeweils nur eine LED montiert, da mir 2 zu hell waren.

Ja,
da ist ein zusätzlicher Widerstand drin, um den Strom auf ~2mA zu
begrenzen. Die LEDs haben eine Flußspannung vF=typisch 2.0-2.2V,
I=typisch 20mA. Damit sind sie viel zu hell und die 20mA wären auch für
den abgegriffenen Beleuchtungsanschluß der Fensterheberschalter eine zu
starke Belastung. Nicht, dass die überlastet wird. Also schon deshalb
muss der Widerstand zum Schutz dazwischen. Den Wert* weiß ich nicht
mehr, er ist so groß, dass vF~1.5V und I~2mA wird.

Edit: *) könnten 10k oder aber auch nur 3.3k gewesen sein. Am besten mit einem Drehwiderstand und Meßgerät ausprobieren.

Alles anzeigen

ach das sind einzelne leds. dachte es ist so ein led strip, ähnl. dem [Blockierte Grafik: http://www.ebay.de/itm/310883881810?ssPageName=STRK:MEWAX:IT&_trksid=p3984.m1423.l2649]

wäre schon schön zu wissen was da für ein widerstand rein gehört, da ich weder einen drehwiderstand, noch messgerät habe.
löcher in griffschale und leds zusammenlöten bekomme ich aber hin, muss eben nur wissen, was genau für material ich benötige.

zu hell will ich es auch nicht, ein dezentes diffuses licht welches nicht blendet und nicht zu aufdringlich ist.
bei den http://www.ebay.de/itm/10-Superhelle-ora…=item5ada354597kann man ja direkt einen widerstand dazu bestellen, da wäre es schon gut, wenn es gleich der richtige ist, sonst liefern die einen 470Ohm widerstand für 12V

hast du evtl. fotos von der beleuchtung bei dir ?

man könnte also auch 10k Ohm nehmen, die helligkeit wäre dann geringer. richtig ?

..wenn ihr den Strom von den Fensterhebern abgreift, welche Farben haben denn die Plus- und Minuskabel?

evtl. helfen dir die bilder weiter
ich denke, rosa ist + und grau -
würde zumindest sinn machen, den widerstand an + vor die leds zu schalten, da diese den strom begrenzen

[Blockierte Grafik: http://data.motor-talk.de/data/galleries/0/111/4811/21282756/203434654-w988-h741.jpg]

[Blockierte Grafik: http://data.motor-talk.de/data/galleries/0/111/4811/21284240/203434658-w988-h602.jpg]

Zitat von Erfurter

/Klugscheiß ON
Den beteiligten Bauelementen in dieser Reihenschaltung ist die Reihenfolge ziemlich egal. Der Widerstand begrenzt den Strom im gesamten Stromkreis, nicht nur "hinter sich".
/Klugscheiß OFF

ja, da hast du natürlich recht.
denkfehler von mir

sieht gut aus
hast du die led immer links unten am hebel ?

die gebürstete folie sieht auch schick aus
