Schliessmechanismus Aschenbecher Mittelkonsole

Nein

Normal ist das nicht, nein.

Möglicherweise sind die Federn ausgenuckelt.

Naja, wie bei vielen anderen Dingen kann auch so ne Feder den Geist aufgeben, wenn sie halt nicht bewegt wird.

Zitat von digdog

Gibt es ein Bild von dem Klapperatismuss?

Bzw. kommt man ran wenn man Konsole ausbaut ?

Hilft dir das hier bzw die Fotos irgendwie weiter? Jedenfalls sieht mans da ganz gut:

https://www.ebay.de/itm/Ford-M…=p2385738.m4383.l4275.c10

Die Bilder sind schon gut. Der Prakmatiker in mir würde jetzt sagen: "Mach 20€ Preisvorschlag, kauf das Ding und gut", aber der Wissensdurstige Tüflter will herausfinden was da falsch läuft

digdog wie wärs wenn Du das Ding mal ausbaust und untersuchst?

Da ist ein Plastkdrehteil drin, mit zwei Arretierungen als Y. Hat Ford brillanterweise schon im MK3 Aschenbecher und Sonnenbrillenetui verbaut. Einmal verkantet, verbiegt das Plastikteil und wird nicht mehr richtig geführt. Die Feder auf der anderen Seite dient ja nur zum aufgleiten und offenhalten.

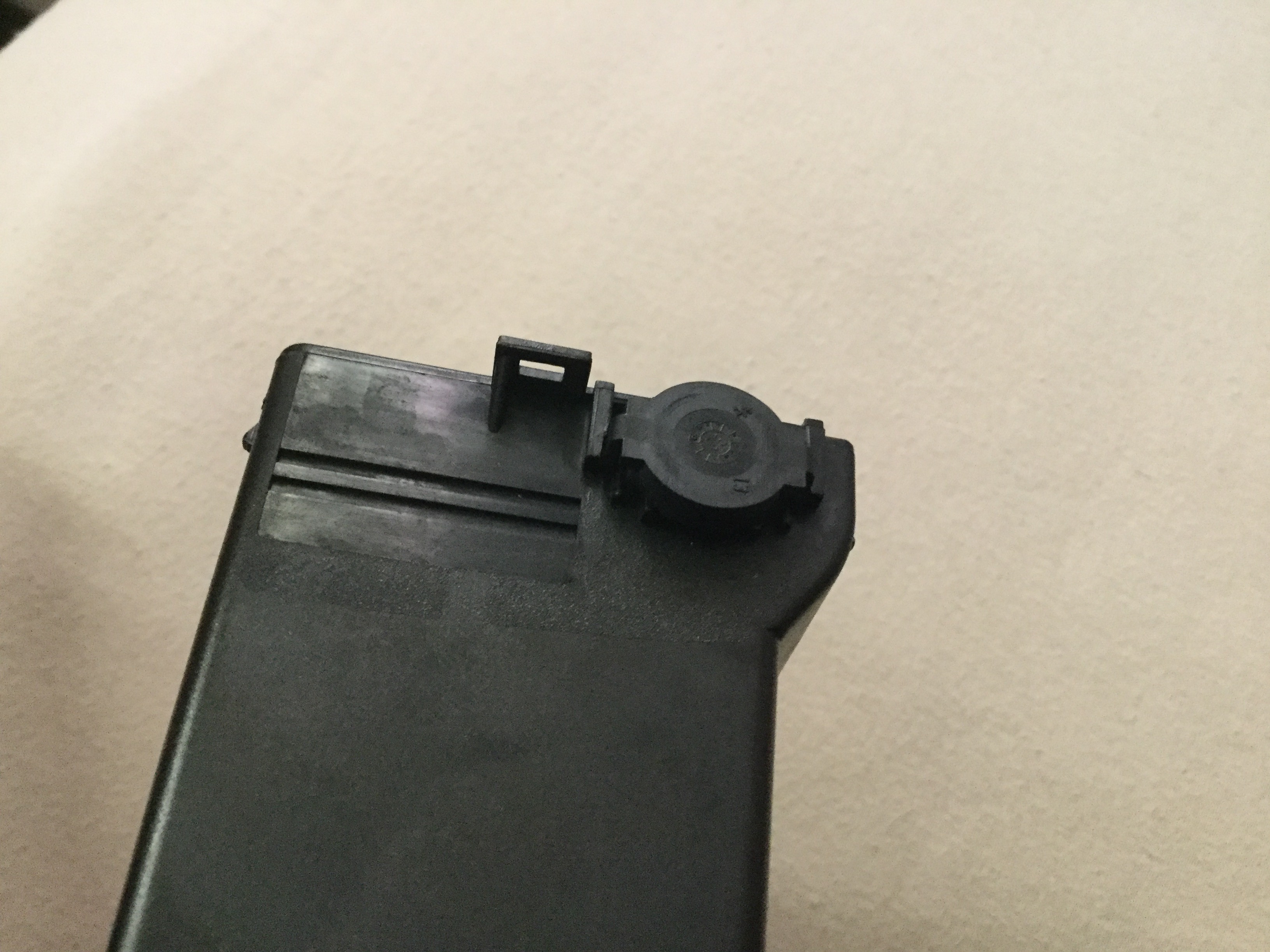

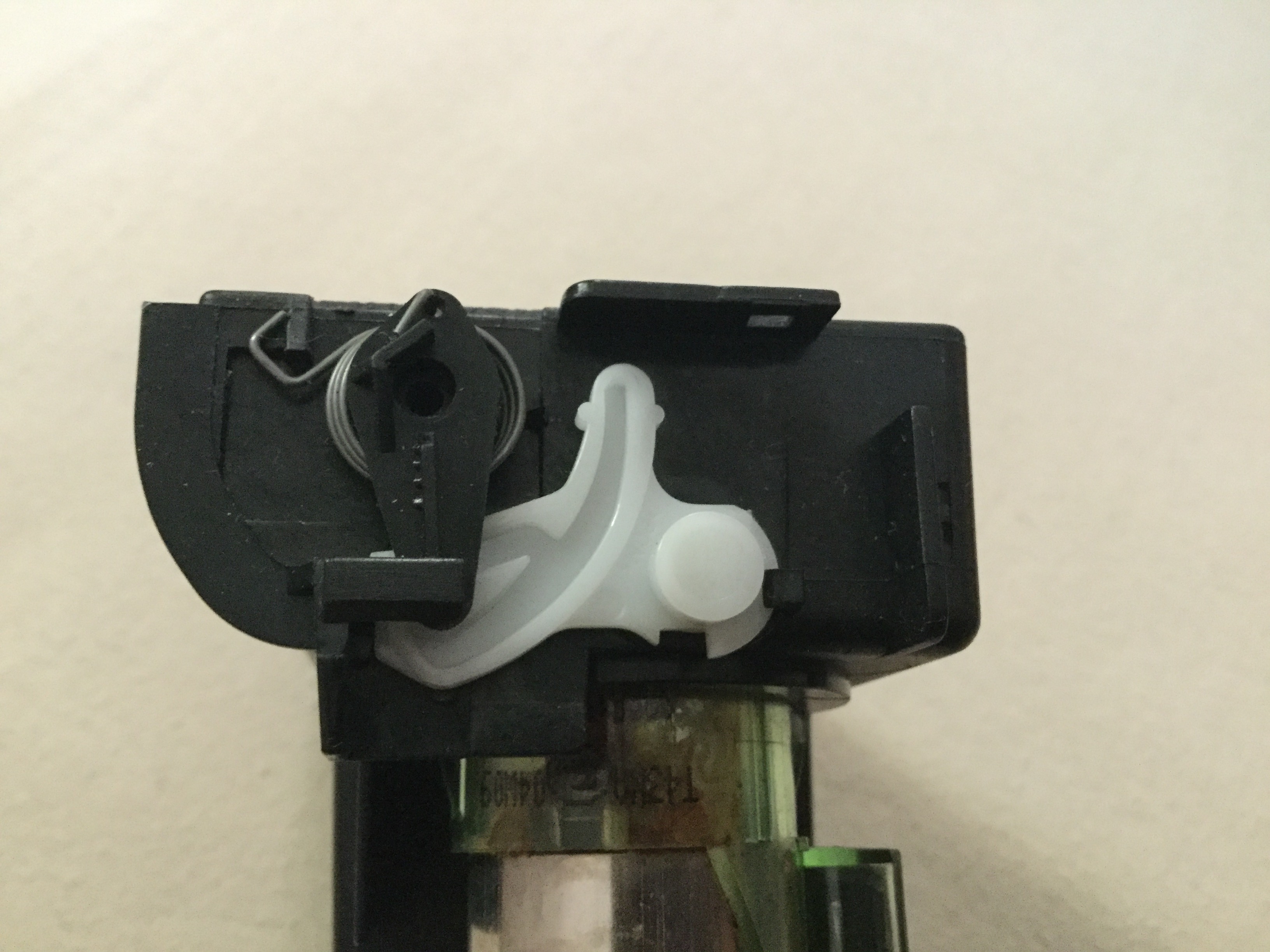

Zufällig hab ich vom MK3 das Teil griffbereit. Man sieht die Analogie. Das kleine runde Teil ist ne Art Silikondämpfer, beim MK4 nicht direkt auf der Welle sondern über den Zahnkranz angetrieben. Auf der anderen Seite ist diese Führung mit Arretierung, die in diesem Fall nicht richtig funktioniert. Man sieht bei eBay auch die geschmierten Teile, wird mit der Zeit sicher ranzig und schwergängig, bzw rastet nicht mehr ein

Na, sobald die Temp runtergeht (so im Spätherbst) kann Digdog das ja mal mit seiner vergleichen.

Wär das was für Dich? https://www.ebay-kleinanzeigen…knauf/1480302629-223-1381

Der aus Go4IT's Link würde wie es aussieht auch von den Befestigungspunkten gar nicht passen da vom Facelift.

Ich dachte ja auch eher an Ersatzteilspender anstelle Austausch. Und was zum vergleichen, denn schließlich wollen wir doch auch alle wissen woran das liegt, oder?

Da ich gestern mal wieder jemand den Aschenbecher repariert habe, hier jetzt ein paar Bilder, woran es genau liegt und wie man das einfach beheben kann und keinen Ersatz benötigt. Bei mir funktioniert das schon seit mehreren Jahren so.

Problem ist, dass die Seitenwangen (links zuständig für's Rasten, rechts für's Dämpfen der Bewegung) nicht am Gehäuse anliegen, wie vermutlich mal vom Konstrukteur geplant.

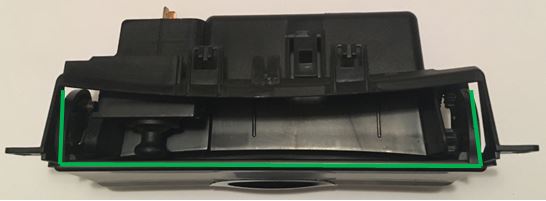

Grob gesagt sollte das so aussehen (grüne Linie):

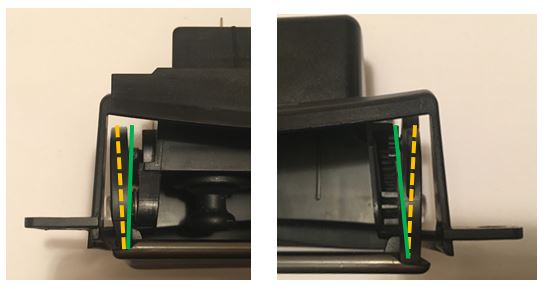

Tatsächlich sieht das im Detail aber so aus (orange Linie = Ist-Zustand):

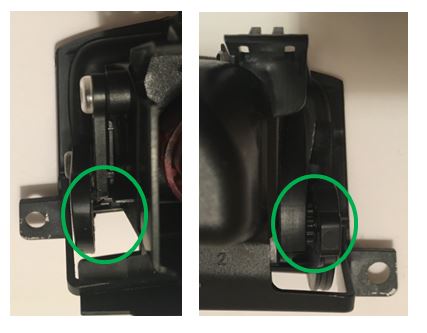

Mit dem Ergebnis, dass die Rastung links gerne mal rausspringt (die Dämpfung scheinbar eher seltener), v.a. wenn man in der Mitte drückt, da damit das Verbiegen der äußeren Wangen verstärkt wird (links Rastung, rechts Dämpfung, beide noch im Eingriff):

Was ist die Ursache?

Einerseits stehen die Wangen ab, da beim Spritzgießen der Kunststoffteile der Verzug nicht vorkorrigiert wurde.

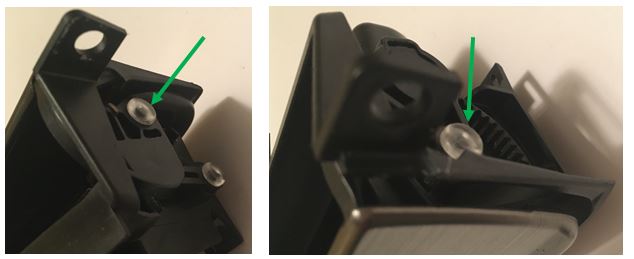

Andererseits wird der Effekt verstärkt durch zu großes Spiel bei der Fixierung der Wangen. Die werden über einen transparenten Kunststoff-Pin gehalten, der sich mit der Zeit aus der Bohrung etwas löst und so immer mehr Spiel der Wangen zulässt. Verstärkt wird das im Sommer, wenn bedingt durch die höheren Temperaturen alles noch etwas weicher ist und ggf. der Pin noch leichter "herauswandern" kann.

Die Abhilfe:

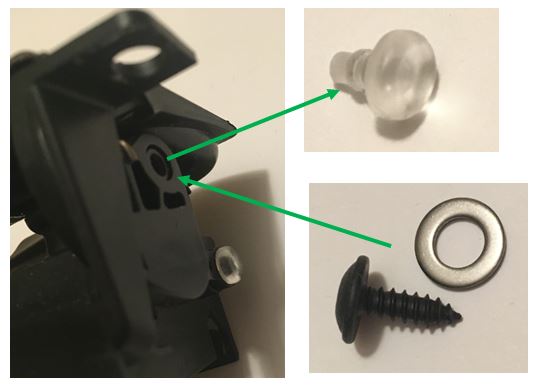

- beide Pins heraushebeln

- dafür eine Schraube für Kunststoff oder Blech 4,2 x 13 inkl. Unterlagscheibe für M6 einschrauben (verstärkt den Effekt wegen der Distanz zwischen Dom und Wange)
(ich meine so ähnliche Schrauben sind z.B. in der Mittelkonsole mehrfach verbaut)

- mit der Einschraubtiefe das Spiel einstellen, so dass die Bewegung einerseits gut möglich ist, andererseits die Wangen aber nicht mehr so abstehen

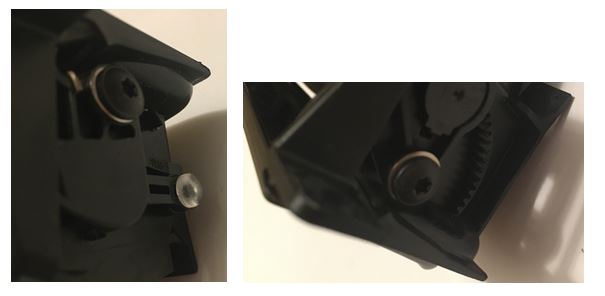

Das Ergebnis sieht so aus:

Rastung und Dämpfung funktionieren wieder gut.

Wer keine Schraube zur Hand hat, kann alternativ natürlich den Pin wieder tiefer einkleben, der Effekt ohne Unterlagscheibe ist aber nicht so groß.

Achtung: Ohne Unterlagscheibe ist die Schraube zu lang und drückt in Richtung Innenraum des Aschenbechers durch.

Falls die Bohrung für die Schraube beim einen oder anderen zu groß sein sollte, so dass diese sich zu leicht drehen lässt, dann z.B. etwas Schraubensicherungslack oder 2K-Klebstoff in die Bohrung geben, das genügt.

Viel Spaß bei der Bastelstunde!
