Warum hast du so'n Ding nicht hier bestellt? Viel günstiger und mit Anschlußbeschreibung (siehe weiter unten bei den Produktdetails)
Na ja vielleicht bringts dir trotzdem was, scheint ja vom Prinzip her der gleiche Schalter zu sein.
Aus den Bildern kann man nichts erkennen.
Motor mit nur 2 Wicklungen ist wohl ein normaler 1 phasiger Motor der im Normalfall mit Kondensator betrieben wird. Mit 2 Phasen geht es auch, zum Ändern der Drehrichtung müssen die beiden Phasen verdreht werden. Das solltest Du am Schalter ausmessen können.
Mach mal ein Bild vom offenen Klemmkasten des Motors
Der Schalter hat 12 Anschlussklemmen, d.h. 6 Schliesser, oder ?
So etwa
Für Schalterstellung 1 nimmst du 1-2 ,5-6 9-10
Für Schalterstellung 2 nimmst du 3-4,7-8,11-12
Zuleitung die drei Phasen auf 1,5,9 anklemmen
dann Brücke von 1 auf 3, von 5 auf 7, von 9auf 11
die drei Phasen für Stellung 1 hoch auf 2,6,10
die drei Phasen für Stellung 2 runter auf 4,8,12
falls er bei einer Schalterstellung nicht in die gewünschte Richtung fährt musst du
Abgangsseitig zwei Phasen drehen z.b. Klemme 2 und 6 beiStellung 1
bzw. 4 und 8 bei Stellung 2
So jetzt bist total verwirrt.
Und wenn du Zweifel hast lass es lieber Drehstrom ist im Kurzschlussfall ein ganz schönes Arschloch

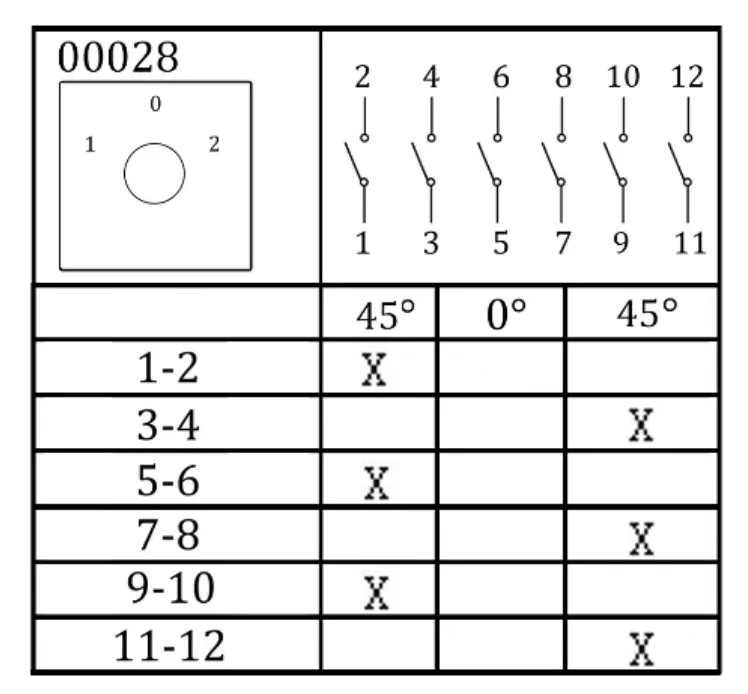

Man könnte vielleicht noch via Typennummer des Schalters was zum Anschlußschema rausfinden:
Was los endeo hast Scheisse gebaut und eine gewischt bekommen
Ne kam noch nicht dazu
Muß Schnee schieben
Ja schön wärs.
Überall Schnee, nur in der Eifel nicht oder was
Zwischenbericht Schneehöhe Erfurt - mindestens 30 cm, und zwar aufeinander, nicht nebeneinander!
Kiel eher 30cm nebeneinander...
Bei uns nix
Übrigens hat mir mein Nachbar (Elektriker) den Schalter nun durchgemessen und angeschlossen.
Läuft.
Ab jetzt werden Reifen selber aufgezogen und gewuchtet
Nett von Dir dass du zuerst das Forum gefragt hast und dann erst den Nachbarn
Echt jetzt ?
Da schreibt man sich nen Wolf und dann fragt der einfach den Nachbarn , unfassbar
Generell will ich halt alles erst mal selbst versuchen.
Bei 380v reicht mir dann aber ne kleine Ungewissheit um es doch zu lassen
380v
Das ist aber schon einen Moment her
Ist auch ne alte Maschine
Der Strom ist aber neu
