Wer hier im Forum hat BLIS und Premium-Sound (mit Amp) in seinem FL?

Ich versuche schon seit Tagen zu bestimmen wie die Teilenummern der Türkabelbäume sind, die sowohl BLIS als auch Premium-Sound enthalten.

Inzwischen bin ich mit recht sicher das Premium-Sound in den Katalogen als "Audiophile" oder "Audiopfile" (falsch geschrieben) erkennbar ist. Für BLIS gibt es aber leider keine Kürzel.

Jedes einzelne habe ich schon ermittelt:

Fahrerseite (links, 14630A):

Audiophile: 1768061 (BG9T-14A584-BCD), 1768064 (BG9T-14A584-BMD), 1768065 (BG9T-14A584-BND)

BLIS: 1708889 (BG9T-14A584-BNC)

Beifahrerseite (rechts, 13C772A):

Audiopfile: 1768069 (BG9T-14K138-KCC), 1768072 (BG9T-14K138-KMC), 1768074 (BG9T-14K138-KNC)

BLIS: 1768068 (BG9T-14K138-KBC)

Was ich aber suche ist ein Kabelsatz der beides enthält.

Am einfachsten ginge das wohl wenn mir hier jemand seine VIN per PN nennen würde der beides hat, dann kann ich im Teilekatalog geziehlt danach schauen.

Oder hat wer noch eine andere Idee wie man das rausbekommt?

Wow, cool, danke! ich werte das mal aus.

Ist halt eines meiner Großprojekte Ich denke wenn ich die Türen mit Alubutyl dämme dann ist der Wechsel des Kabelbaums fast ein Abwasch und bevor ich da anfange den nachzurüsten tausche ich ihn lieber komplett aus. Je nach Typ kosten die Neu zwischen 40 und 70 € pro Tür (braucht ja nur vorn).

Deutlich komplexer ist das mit dem Armaturenbrett. Diesen Kabelbaum bekommt man gebraucht sehr selten und neu kostet der um die 380,- €. Aber viel schlimmer ist die damit verbundene Arbeit, nämlich das komplette Armaturenbrett ausbauen (würg). Aber auch hier hätte ich noch eine Nebenanwendung, denn ich habe schon lange einen Pedalsatz rumliegen weil mein Kupplungspedal doch immer so knackt. Und um da ran zu kommen müsste man das A-Brett ebenfalls demontieren.

Last but not least muss ich dann noch die Kabelstränge unterm Teppich anpassen um die breiteren Stecker mit den LSP-Leitungen sowie den Sub-Leitungen zu erweitern.

Ich denke mein Auto ist dann komplett ausgeweidet. Gute Gelegenheit alles mit Alubutyl zu bepflastern

Zitat von SMC-01

Hallo.

Habe Deinen Beitrag gelesen. Bei mir ist in dem Kabelbaum BG9T-14A584-BCD ein Pin im großen Stecker A-Säule abgebrochen. Laut Ford Köln ist diese Teilenummer weder bei denen noch bei irgendeinem FFH noch lieferbar

Oh, das scheint mir die Masse vom Türmodul zu sein (Schwarz/Violett, 2.5mm²): https://mk4-wiki.denkdose.de/artikel/tueren…inout_c25-ab_fl

Das macht bestimmt tolle Probleme in Deinem Fahrzeug!

Einzelne Pins wirst Du nicht bekommen von Ford, aber zum Glück gibt es ja uns und Ford entwickelt da nichts selbst. Sowas kann man nachkaufen, auf dem freien Markt.

Aber es ist die Frage ob Du einen einzelnen Pin wirklich verarbeiten kannst? Dazu braucht man spezielle Quetschzangen und Einsätze. Ich würde aus einem alten Türkabelbaum den Pin und ein paar cm Leitung entnehmen und dann mit einem normalen Lötverbinder oder Quetschverbinden an Dein Kabel machen.

Zitat von digdog

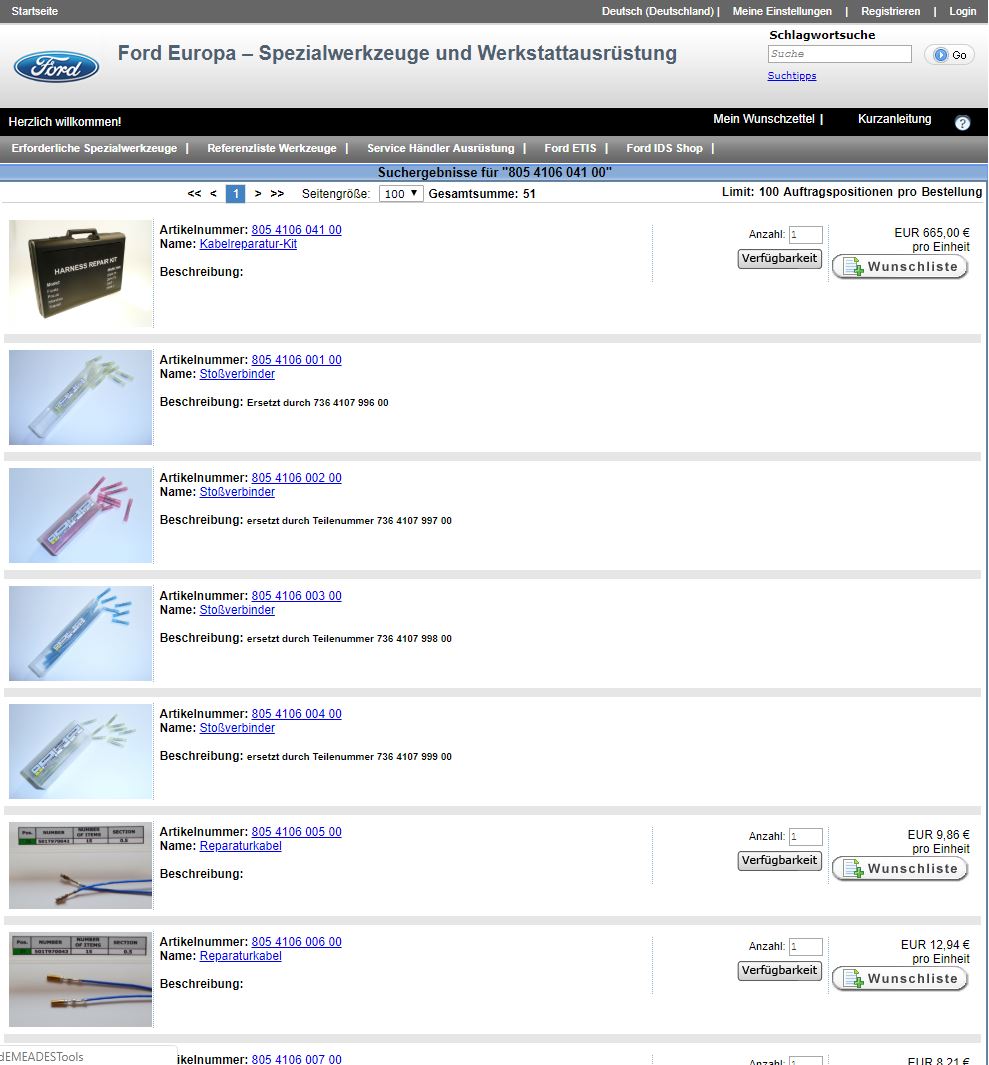

Sag ich doch. Ist ein Werkstatt-Kit, aber nicht von Ford und der Preis...

Jetzt mach ich hier mal den Ossi: Besorg Dir den billigsten Türkabelbaum den Du auftreiben kannst und schlachte den Pin samt Kabel aus. Den bekommste für 10-15€ und gut.

Im Türkabelbaum sind meist alle Adern schwarz, nur die bis zur Kupplung, also innenraumseitig ist farbkodiert.
